ハザードの追加

前回でハザード対応のＩＣウインカーリレーが出来たのでハザード用スイッチを取り付ければ簡単にハザード機能は実現できるのですが・・・・
Ｗ６５０にはハザードスイッチがない！！
ハンドルにスイッチを追加してもいいのですが　ハンドル回りがますますゴチャゴチャになってしまう。
という訳で〜
ウインカースイッチを左・右・左と高速で３回操作するとハザードが起動するようにしました。
ハザード停止はプッシュＯＦＦ　これなら一見ハザード付きとわからないしスマート♪

操作回数は２回でも良かったのですが（そのほうが回路は簡単）
走行中に左に曲がろ〜　アレ間違えた右だった　でハザードが起動してしまう危険性があるので３回にしました。
４回以上だと手が疲れるし〜

これもポン付け仕様です。よって取り外すのも簡単。

マズは実験風景

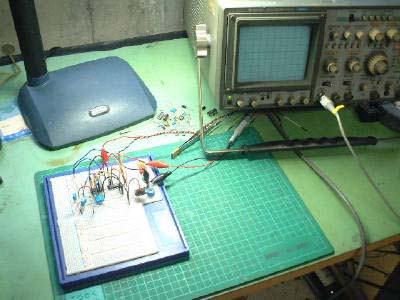

こんな感じで実験してます。

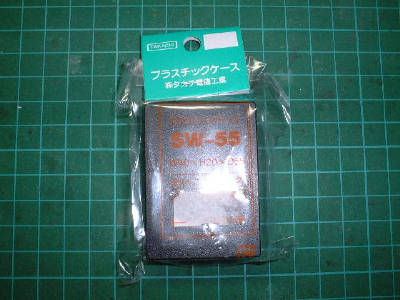

今回のケースはタカチのＳＷ−５５を使います
ウインカーリレーより一回り大きいですが
ヘッドライトケースになかに入れるので充分な空間があります。

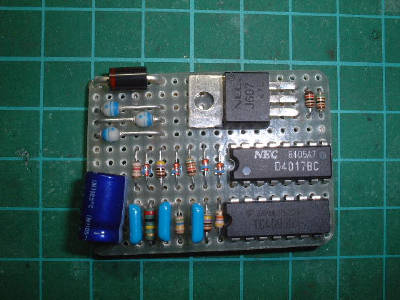

今回の基板です。

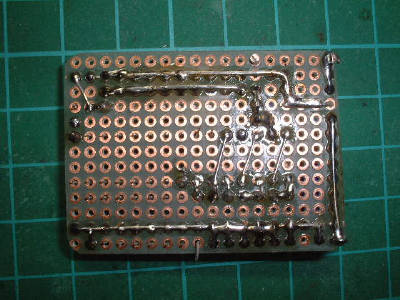

裏側
まだ電線は半田付けしてません。

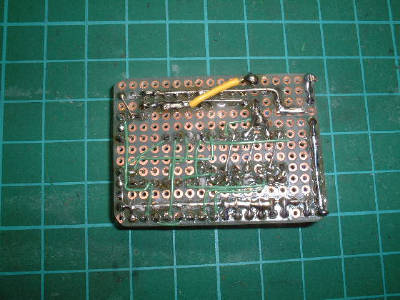

配線したところ

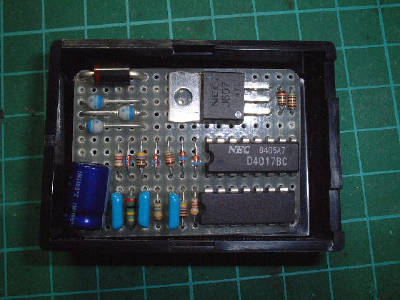

ケースに入れたところ

この後ウレタン樹脂でモールドしました。

まあホットメルトでも何でもいいのですが・・・

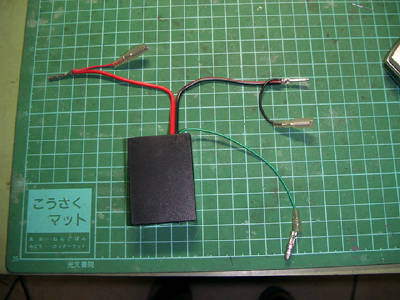

でもって　完成です。
これをヘッドライトケース内にマジックテープで取り付けました。

赤い電線は左のウインカー用です
ウインカーと本体を接続しているギボシを外してその間に入れます。

黒い電線は右のウインカーようです。
配線方法は左同様

緑はシャーシーへ
これもギボシをつけました。

０．５秒以内に左・右・左と操作するとハザードが起動します。

ただしこのままだとスピードメーター内のウインカーインジケーターが点滅しないのでメーターの配線を少し変更する必要があります。
それはまた後日・・・・

また回路は電気工作のページにＵＰ予定
