HIDの取り付け

keiさんからHIDを頂きました。うれしー　でもW650は収納スペースが無くて・・・・
いろいろ考えた末ヘッドライトの下部に防水加工して取り付けることにしました。

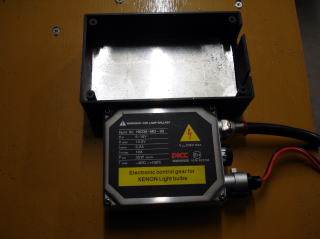

これがバラスト部です。
上のケースはタカチのＴＢ６（８だったっけかな）
ピッタリのサイズです。
ケースの底が光ってるのは
補強のために2mmのアルミ板を敷いたためです。

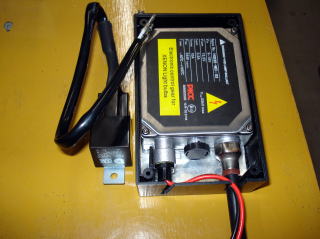

ケースに入れたところ。
左の黒いのは付属していたリレー
でかすぎるので今回は使わないことにしました。

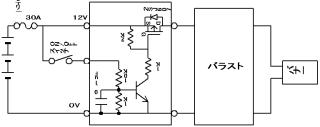

代わりにＦＥＴで小型リレーを作ってケース内に
納めることにしました。

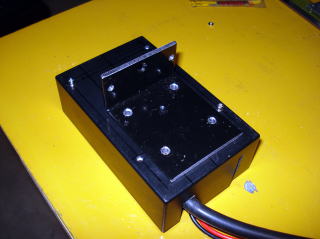

ケースの裏側
ホームセンターでＬ型板金買ってきて
切断＆穴空けで取り付け用ステーを作りました

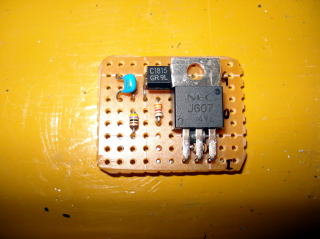

これがＦＥＴリレー

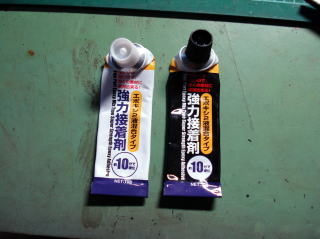

これは１００均で売ってる２液型瞬間接着剤
（使用後ですが・・・・）
何に使うかというと　モールドです
モールド用樹脂は高いのでチョチョコっと使うなら
これで充分です。

何たって安いのと入手が容易

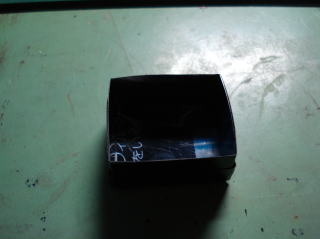

これは薄いプラスチック板で作ったモールド型
周囲をビニールテープで巻いて漏れないようにしました。
内側はシリコンスプレーを吹いて剥がれ易くします。

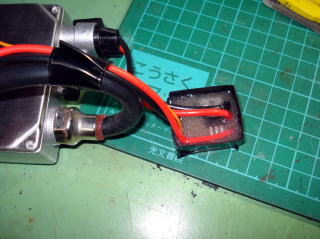

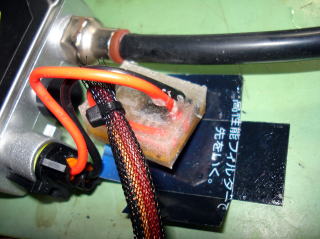

型に基板を入れて瞬間接着剤を流し込んだところ

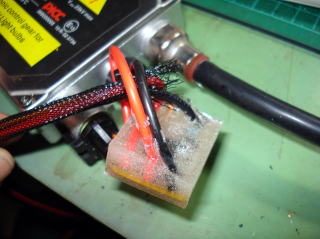

瞬間接着剤が充分固まったらビニールテープをほどいて
型を取り外します。
シリコンスプレーを吹いておいたので簡単にとれました。
これで防水もバッチリ

接着剤を混ぜるときに入った気泡で曇って見えます。

アラルダイト（２液型接着剤　硬化時間が長い）を使って
混ぜ合わせた後ドライヤーで暖めると気泡が抜けますので
透明に仕上げたい人はそちらを使ってください。

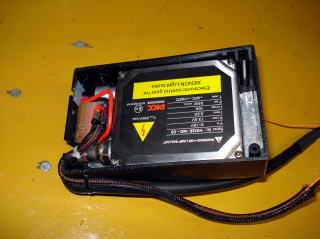

もう一度ケースに入れて確認。

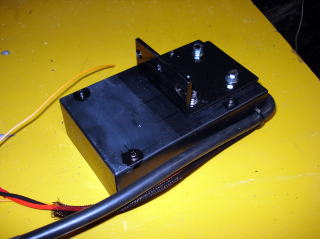

全ネジを締めたところ。

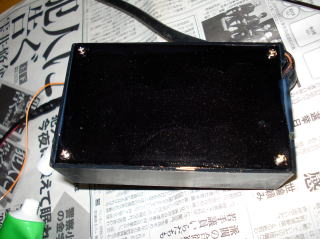

裏ブタを取り付けたところ

裏ブタを取り付ける際にシリコン樹脂を塗って
隙間から水が入らないよう防水します。

これで完成です〜

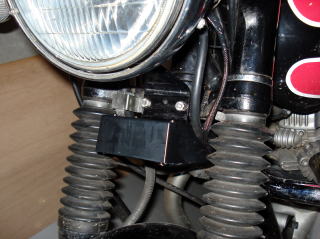

Ｗ６５０に取り付けたところ
ヘッドライト下のビスに共締めして取り付け完了

インプレ
とにかくメチャ明るくなりました。
Ｈ４バルブＬｏビーム専用ＨＩＤなのですが　ＨＩビーム不要です。
高効率バルブの比じゃないです。

今回実験してわかったこと
電球の場合は印加する電圧によって明るさが変わるので
バッテリー直結にして電圧を上げてやると明るくなります。
そのためにリレーハーネスを付けたりするわけですが
ＨＩＤは電源電圧に関係なく一定の明るさになるようバラストが調整しているようです。
ですからバッテリー直結等しなくて、ヘッドライト用コネクタに接続するだけでＯＫです。
（他のタイプのバラストは不明ですが・・・）
