ＩＣリレーの設計　その１

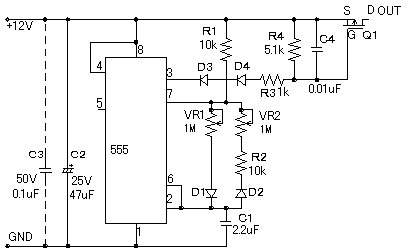

点灯　消灯時間可変型　ＩＣリレーの回路図を載っけます。

説明

コンデンサー
Ｃ１　電圧１６Ｖ〜５０Ｖ　２２〜　４７ｕＦ　２．２〜　４．７ｕＦまでＯＫ　電解、セラミック、フィルム、タンタルどれでもＯＫ
Ｃ２　電圧２５Ｖ〜５０Ｖ　１０〜１００ｕＦ　までＯＫ　電解、セラミック、フィルム、タンタルどれでもＯＫ
Ｃ３　電圧５０Ｖ　　　　　０．１〜１．０ｕＦまでＯＫ　　　　セラミック、フィルム、どれでもＯＫ　なくても可
Ｃ４　電圧５０Ｖ　　　　　０．０１〜０．１ｕＦまでＯＫ　　　セラミック、フィルム、どれでもＯＫ

Ｑ１　　　２ＳＪ４７１　６０Ｖ以上３０Ａ以上でオン抵抗２５ｍオーム以下なら何でも可（ただし２ＳＪタイプのみ）
Ｄ１〜４　　小信号用シリコンダイオードなら何でも可（1S2076A,1SS82等・・・）
ＶＲ１〜２　いわゆるポテンションメーター　多回転でも一回転型でも可　半固定抵抗　（秋月にあり）

Ｒ１、２　１０ｋ〜５１ｋオームで可
Ｒ３，Ｒ４　１ｋ：５．１ｋの様に比率が似たような物なら１０倍程度まで可（比率は１：５〜１：４の間）

タイマーＩＣ　５５５は　ＣＭＯＳタイプの方が良いと思います。なければ何でも可

またＶＲに１Ｍオームがない場合は
５００ｋオームの場合はＣ１を４７ｕＦから１００ｕＦ
２００ｋオームの場合はＣ１を１００〜２２０ｕＦ
１００ｋオームの場合はＣ１を２２０ｕＦから４７０ｕＦ
とすれば同じ時間間隔になります。（Ｃ・ＶＲの積が一緒になればＯＫ）

ＶＲ２　点灯時間設定
ＶＲ１　消灯時間設定

時間可変の必要がなければＶＲ１，２を固定抵抗に置き換えられます。
値の計算方法は下に記します。

この回路の特徴
１．ウインカーの点灯時間と消灯時間を個別にコントロール出来る。
　　故にハイスピードフラッシャー風からマッタリ点滅までお好みの間隔が設定できます。
２．通電できる電流量が大きいためハザード時に４ヶ同時点灯しても耐える。
３．ランプを高輝度ＬＥＤ等に変更して電流量が少なくなっても点滅する
　　また時間間隔は変わらない。

欠点　ウインカースイッチのｏｎ／ｏｆｆに関係なく常に点滅しているためどの状態から
　　　スイッチｏｎになるかわからない。


次回　予告編
でもって次回は　ウインカースイッチに同期してスイッチｏｎのタイミングで点灯開始する
回路を掲載予定。
ハーネスの変更はないですが　ウインカースイッチに一本だけ電線追加。
現行回路から部品が数点増える予定


次次回　予告編
更に更にウインカースイッチからの電線なしで同様の動作をする回路を検討中。
アイディアはあるんだけど部品点数の増加を最小限にしたいためシェイプアップ中。
でも制作がだんだんメンドくさくなるよ〜　GIZMOさんプリント基板作って〜
そしたら楽になるよ〜　プリント基板作ってくれたらオラも組み立ててみようかしら・・・・・


その先のアイディア
プッシュボタンタイプのハザードスイッチを追加して一回ポンと押すと
３〜４回だけ自動的に点滅する回路も可能。
供給電流を絞ってポジションランプ風に薄暗く点灯させることも可能。
ただしハーネスを若干変更しなければならない
制作したい人がいたら考えます。

タイマーＩＣ　５５５のｏｎ／ｏｆｆ時間の計算について
ここから先は　固定抵抗の計算の仕方を知りたい人と
ヒマジンのみお読み下さい

５５５の解説のページはいろいろありますが時間の計算根拠を示したものと
ダイオードを追加してｏｎ／ｏｆｆのデューティーを可変した場合の計算方法は
若干ずれます　としか書いてないものが多い
そこで計算方法を考えてみました

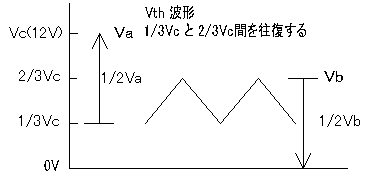

上図で印可電圧Vc､中点電圧Vthとすると
放電時にはVthは1/3Vc迄下がり充電時には2/3Vc迄上がる。
つまりVthは1/3Vcから2/3Vc間を往復している事になる。
この時間を計算すると以下の式となる。（筈？）

充電時　　　　　　　Ｖｔｈ＝Ｖａ・（１−ｅ＾（−ｔ／（Ｃ・Ｒ）））
　　　　　　　Ｖｔｈ／Ｖａ＝（１−ｅ＾（−ｔ／（Ｃ・Ｒ）））
　　　　　１−Ｖｔｈ／Ｖａ＝ｅ＾（−ｔ／（Ｃ・Ｒ））
−Ｌｎ（１−Ｖｔｈ／Ｖａ）＝ｔ／（Ｃ・Ｒ））
ｔ＝−Ｌｎ（１−Ｖｔｈ／Ｖａ）・（Ｃ・Ｒ）
ここでＶｔｈ＝０．５Ｖａとなる点まで上昇するため
ｔ＝−Ｌｎ（１−０．５）・（Ｃ・Ｒ）
ｔ＝０．６９３ＣＲとなる。

放電時　　　　　　　Ｖｔｈ＝Ｖｂ・ｅ＾（−ｔ／（Ｃ・Ｒ））
　　　　　　　Ｖｔｈ／Ｖｂ＝ｅ＾（−ｔ／（Ｃ・Ｒ））
　　−Ｌｎ（Ｖｔｈ／Ｖｂ）＝ｔ／（Ｃ・Ｒ））
ｔ＝−Ｌｎ（Ｖｔｈ／Ｖｂ）・（Ｃ・Ｒ）
ここでＶｔｈ＝０．５Ｖｂとなる点まで降下するため
ｔ＝−Ｌｎ（０．５）・（Ｃ・Ｒ）
ｔ＝０．６９３ＣＲとなる。

ここでダイオードのＶｆによるドロップ０．６Ｖを計算に入れると
ｔ＝Ｌｎ（Ｖｔｈ／（Ｖａ−Ｖｆ））・（Ｃ・Ｒ）
数値を代入して（電源電圧Ｖｃ＝１２Ｖと仮定）
ｔ＝−Ｌｎ（４Ｖ／（８Ｖ−０．６Ｖ））・（Ｃ・Ｒ）
ｔ＝−Ｌｎ（０．５４）・（Ｃ・Ｒ）
ｔ＝０．６１５・（Ｃ・Ｒ）
となる

実際の回路では
充電時にはｔ＝０．６１５（Ｒ１＋ＶＲ１）Ｃ　（０．０１３秒〜１．３５秒）可変
放電時にはｔ＝０．６１５（Ｒ２＋ＶＲ２）Ｃ　（０．０１３秒〜１．３５秒）可変

注　１ｋオームは１０００オーム
　　 １Ｍオームは１００００００オーム
　　１ｕＦは０．０００００１Ｆ　ですので計算の際にはこの位取りに注意してください。

ここでコンデンサを３．３ｕＦにすれば２．０秒　４．７ｕＦにすれば２．９秒迄コントロール出来ます。
（３．３ｕＦほうが良いかも・・・・・）
