ＩＣリレー第２弾のページだよ〜

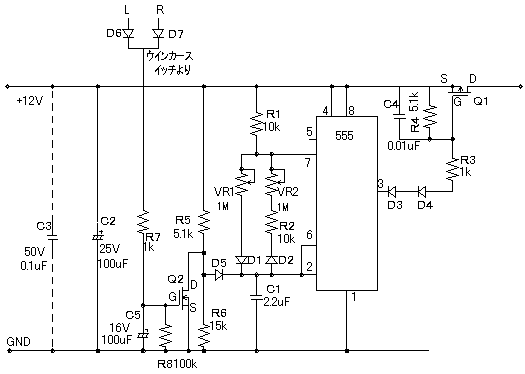

回路図


Ｑ２は小信号用２ＳＫ・・・ＭＯＳＦＥＴ　VGS　４Ｖでｏｎタイプなら何でも可
C5は２２ｕＦに変更（３／２　ｇｉｚｍｏ様より）
１０〜２２ｕＦ可

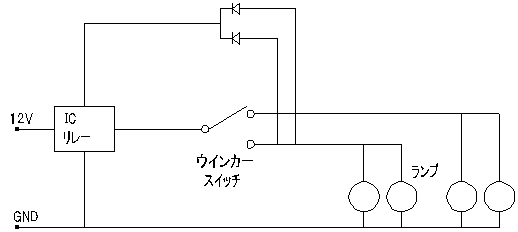

配線方法


訂正　ダイオードはＬ、Ｒ両方に接続します。

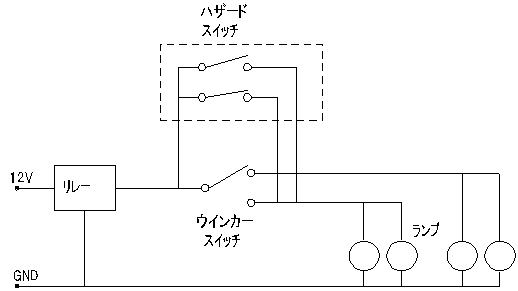

ハザードの付け方


訂正　ハザードはＬ、Ｒ両方に接続します。

第２弾動作

ウインカースイッチを入れた時から点滅を開始します。
ウインカースイッチを入れた時は点灯状態でスタートします。
ウインカー消灯後１０秒以内に再度点灯させた場合はどの状態から（点灯、消灯）するかは不明です。
でも（第１弾と同じ）

ハザードを付けることが出来ます。

解説

５５５の使用法でｏｎとｏｆｆを逆に使用します。
つまり５５５のｏｆｆ時にランプを点灯させます。
５５５をｏｆｆ状態にするためにＲ５，６、Ｄ５でＶｔｈを強制的に２／３Ｖｃ以上につり上げておきます。
それにより５５５はＶｔｈを下げようとして３，５ｐｉｎを０Ｖにし続けます。
３ｐｉｎが０ＶになるとＱ１はｏｎしますのでＩＣリレーとしては常にｏｎ状態を保つことになります。

ここでウインカースイッチをｏｎするとその瞬間にランプに電流が流れ点灯します。

次にウインカースイッチからＤ４，５のどちらからかに１２Ｖが印可されますので
Ｑ２のＧ電圧は１２Ｖ迄持ち上げられＱ２もｏｎします。
その結果Ｑ２のＤは０ＶとなりますのでＶｔｈの電圧は本来の発振状態の波形（３角波）となります。
（ダイオードがあるのでＶｔｈの波形には影響を与えなくなります）
その後Ｖｔｈは序々に下がりだして１／３Ｖｃ迄下がった時点で３ｐｉｎは１２ＶとなりＱ１はｏｆｆしランプは消灯します。
するとＱ２のＧ電圧が０ＶとなるのですがＲ８、Ｃ５があるために徐々に低下し１０秒後にｏｆｆします。
その間に５５５は再びランプを点灯させますのでＱ２Ｇは再び１２Ｖに持ち上げられます。
その結果ウインカースイッチがｏｎしている間は点滅状態が続きます。

次にウインカースイッチをｏｆｆした後Ｑ２Ｇは序々に下がり１０秒後にｏｆｆします。
この１０秒間は５５５はｏｎ／ｏｆｆ動作を繰り返していますのでその間に再びウインカースイッチを
ｏｎした場合はどの状態からスタートするか不明です。

故に１０秒は短くしたほうがいいのですが　最低条件はランプのｏｆｆタイムより長いことです。
Ｒ１，Ｃ１どちらかを小さくしてウインカー再点灯時に必ず点灯から始まるように調整すればそれがベストです。
でもまあ１０秒以内に再点灯しなければ問題ないし、再点灯したところで点滅はするわけですからこのままでもいいか！


本回路の最大の欠点
テストしてないから思惑通りに動くか否かが不明なのよ〜
ナゼって作るのが　めんどくさいんだも〜ん
　＆　設計屋としての長年の経験からいうと最初に目論んだ通りには絶対動かない
ナゼって　まーふぃーのホーソク通りなんだも〜ん

人柱ボシューチュー　

疑問点　間違い　改良点　ウソくさい　サギ！　要望等は　ご遠慮なくドーゾ
