ICリレー 最新改訂版
今までのがいろいろ不具合がありましたので 改訂版です。
ハンドル左側スイッチのハーネスと本体ハーネスの間に連結用カプラを入れることによってハーネス変更をしないで(配線の追加はありますが・・・)ウインカーとハザードの点滅を出来るようにしました。
また若干本体ハーネスに手を加える事によってポジションも追加できます。

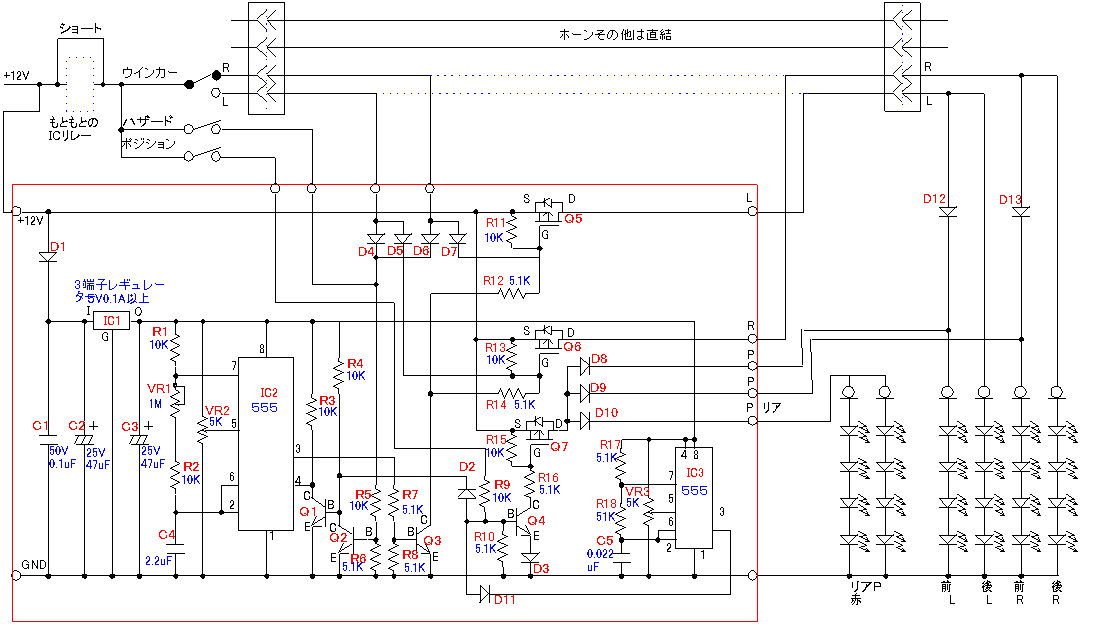

動作は
ウインカー 左右どちらかのウインカー点滅 (点灯状態から開始)
ハザード 左右同時点滅
ポジション 点灯 (明るさを変えられます)
優先順序は ウインカー > ハザード > ポジション となります
つまり
ポジション点灯時にウインカーをオンにするとポジションは自動的に消灯しウインカー動作になります
(左右どちらかが点滅)
ポジション点灯時にハザードをオンにするとポジションは自動的に消灯しハザード動作になります
(左右両方とも点滅)
ハザード時にウインカーをオンにするとハザードは消灯しウインカー動作(左右どちらかが点滅)になります
調整方法
VR1で点滅スピードを変えます
VR2で点灯/消灯比を変えます
VR3でポジションランプの明るさを変えます

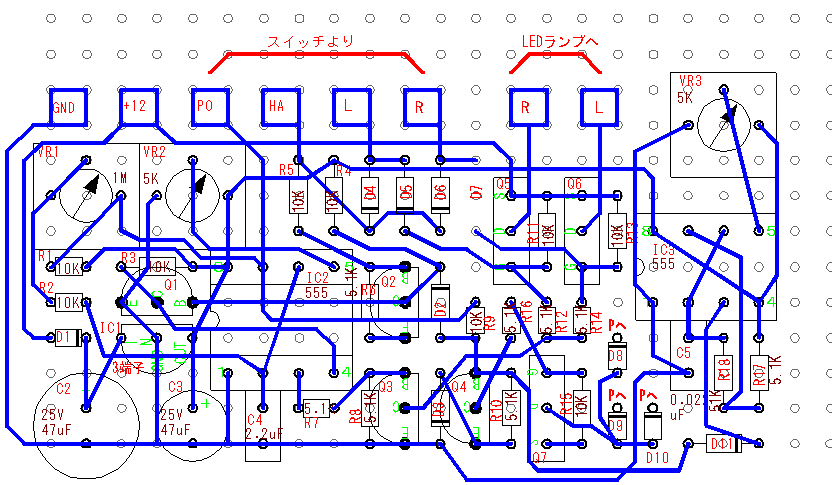

部品表 | ||
R1 | 10K | 1/4W 1/6W 1/8W カーボン抵抗 or金属被膜抵抗 |
R2 | 10K | 1/4W 1/6W 1/8W カーボン抵抗 or金属被膜抵抗 |
R3 | 10K | 1/4W 1/6W 1/8W カーボン抵抗 or金属被膜抵抗 |
R4 | 10K | 1/4W 1/6W 1/8W カーボン抵抗 or金属被膜抵抗 |
R5 | 10K | 1/4W 1/6W 1/8W カーボン抵抗 or金属被膜抵抗 |
R6 | 5.1K | 1/4W 1/6W 1/8W カーボン抵抗 or金属被膜抵抗 |
R7 | 5.1K | 1/4W 1/6W 1/8W カーボン抵抗 or金属被膜抵抗 |
R8 | 5.1K | 1/4W 1/6W 1/8W カーボン抵抗 or金属被膜抵抗 |
R9 | 10K | 1/4W 1/6W 1/8W カーボン抵抗 or金属被膜抵抗 |
R10 | 5.1K | 1/4W 1/6W 1/8W カーボン抵抗 or金属被膜抵抗 |
R11 | 10K | 1/4W 1/6W 1/8W カーボン抵抗 or金属被膜抵抗 |
R12 | 5.1K | 1/4W 1/6W 1/8W カーボン抵抗 or金属被膜抵抗 |
R13 | 10K | 1/4W 1/6W 1/8W カーボン抵抗 or金属被膜抵抗 |
R14 | 5.1K | 1/4W 1/6W 1/8W カーボン抵抗 or金属被膜抵抗 |
R15 | 10K | 1/4W 1/6W 1/8W カーボン抵抗 or金属被膜抵抗 |
R16 | 5.1K | 1/4W 1/6W 1/8W カーボン抵抗 or金属被膜抵抗 |
R17 | 5.1K | 1/4W 1/6W 1/8W カーボン抵抗 or金属被膜抵抗 |
R18 | 51K | 1/4W 1/6W 1/8W カーボン抵抗 or金属被膜抵抗 |
C1 | 50V 0.1uF | フィルムコンデンサorセラミックコンデンサ |
C2 | 25V 47uF | 電解コンデンサ |
C3 | 25V 47uF | 電解コンデンサ |
C4 | 50V 2.2uF | 電解コンデンサorセラミックコンデンサ |
C4 | 50V 0.022uF | フィルムコンデンサorセラミックコンデンサ |
D1 | 1S2076A | 小信号用なら何でも可 1S1587等 |
D2 | 1S2076A | 小信号用なら何でも可 1S1587等 |
D3 | 1S2076A | 小信号用なら何でも可 1S1587等 |
D4 | 1S2076A | 小信号用なら何でも可 1S1587等 |
D5 | 1S2076A | 小信号用なら何でも可 1S1587等 |
D6 | 1S2076A | 小信号用なら何でも可 1S1587等 |
D7 | 1S2076A | 小信号用なら何でも可 1S1587等 |
D8 | V19E | 30V 1A以上 |
D9 | V19E | 30V 1A以上 |
D10 | V19E | 30V 1A以上 |
D11 | 1S2076A | 小信号用なら何でも可 1S1587等 |
D12 | V19E | 30V 1A以上 |
D12 | V19E | 30V 1A以上 |
VR1 | 1M | トリマー(半固定ボリューム) |
VR2 | 5K | トリマー(半固定ボリューム) |
VR3 | 5K | トリマー(半固定ボリューム) |
IC1 | 3端子レギュレータ | 正電圧5V 100mA以上 |
100mA以上 | ||
IC2 | NE555 | タイマーIC 555なら何でも可 |
IC3 | NE555 | タイマーIC 555なら何でも可 |
Q1 | 2SC1815 | 耐圧30V以上なら何でも可 |
Q2 | 2SC1815 | 耐圧30V以上なら何でも可 |
Q3 | 2SC1815 | 耐圧30V以上なら何でも可 |
Q4 | 2SC1815 | 耐圧30V以上なら何でも可 |
Q5 | 2SJ*** | 耐圧30V以上 オン抵抗0.1Ω以下 |
Q6 | 2SJ*** | 耐圧30V以上 オン抵抗0.1Ω以下 |
Q7 | 2SJ*** | 耐圧30V以上 オン抵抗0.1Ω以下 |
