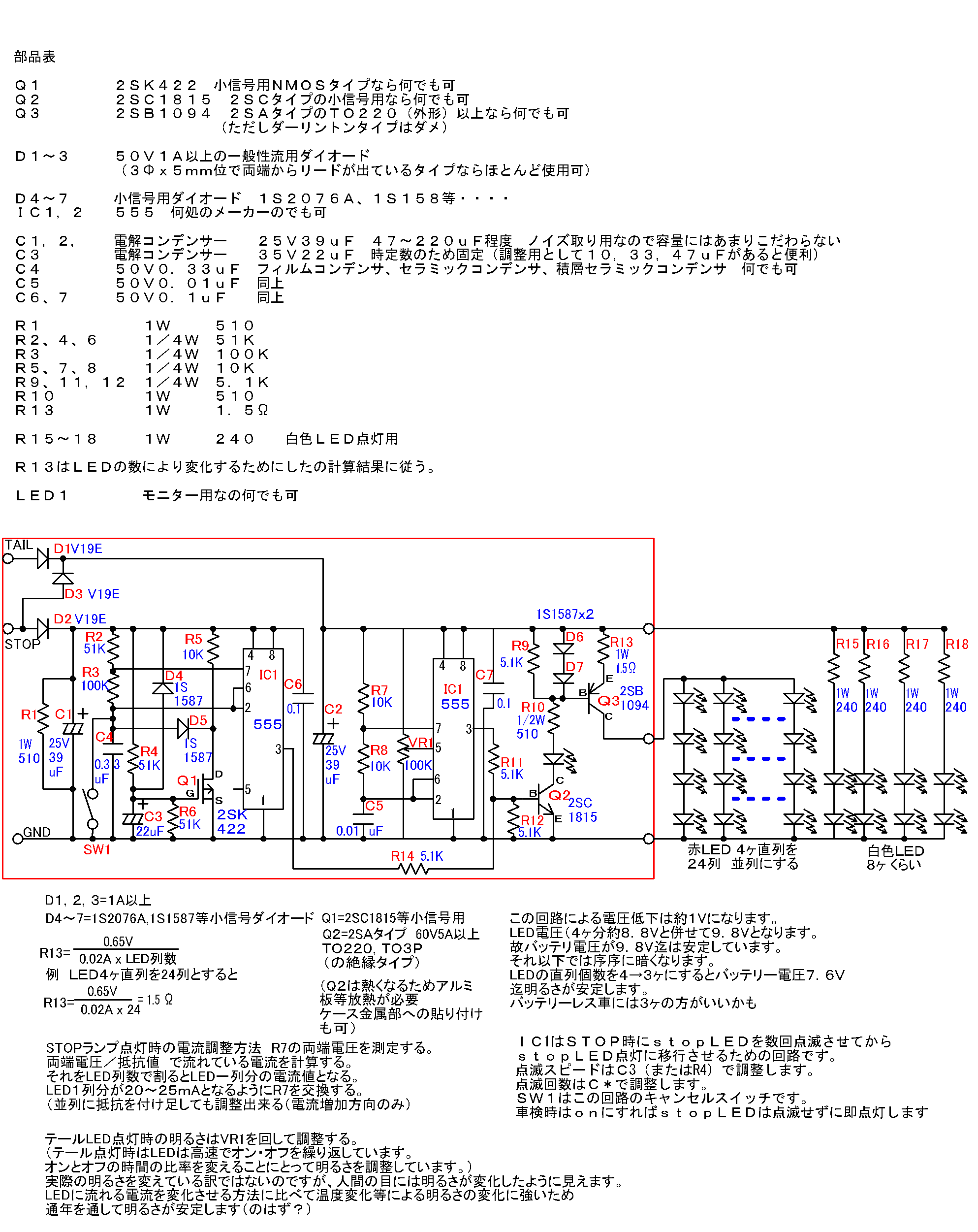

テールランプの調光器　　　　ＬＥＤ化した場合に便利かも

更にブレーキをかけたときにブレーキランプが数回チャカチャカと点滅してから
点灯するようにしてみました。

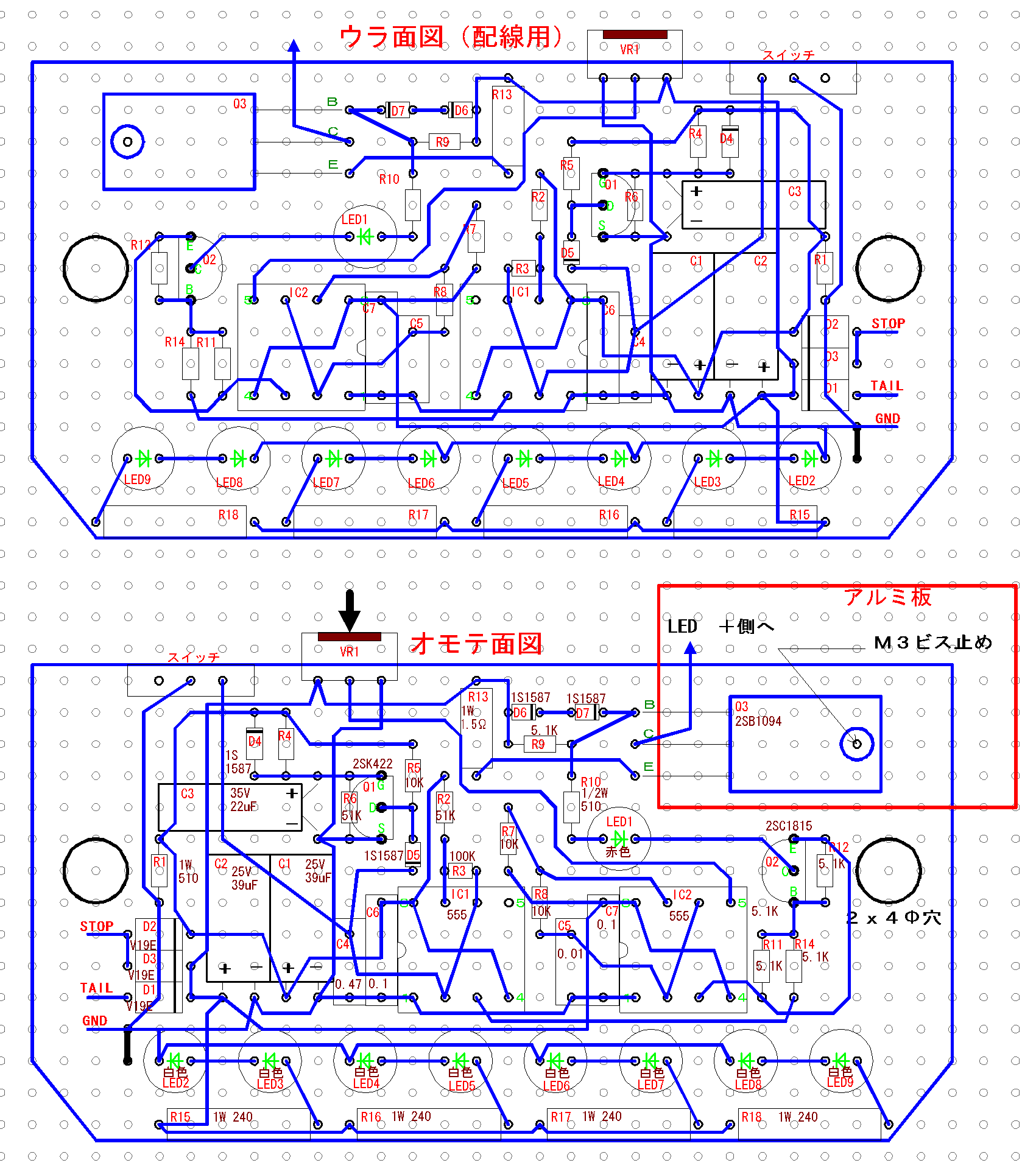

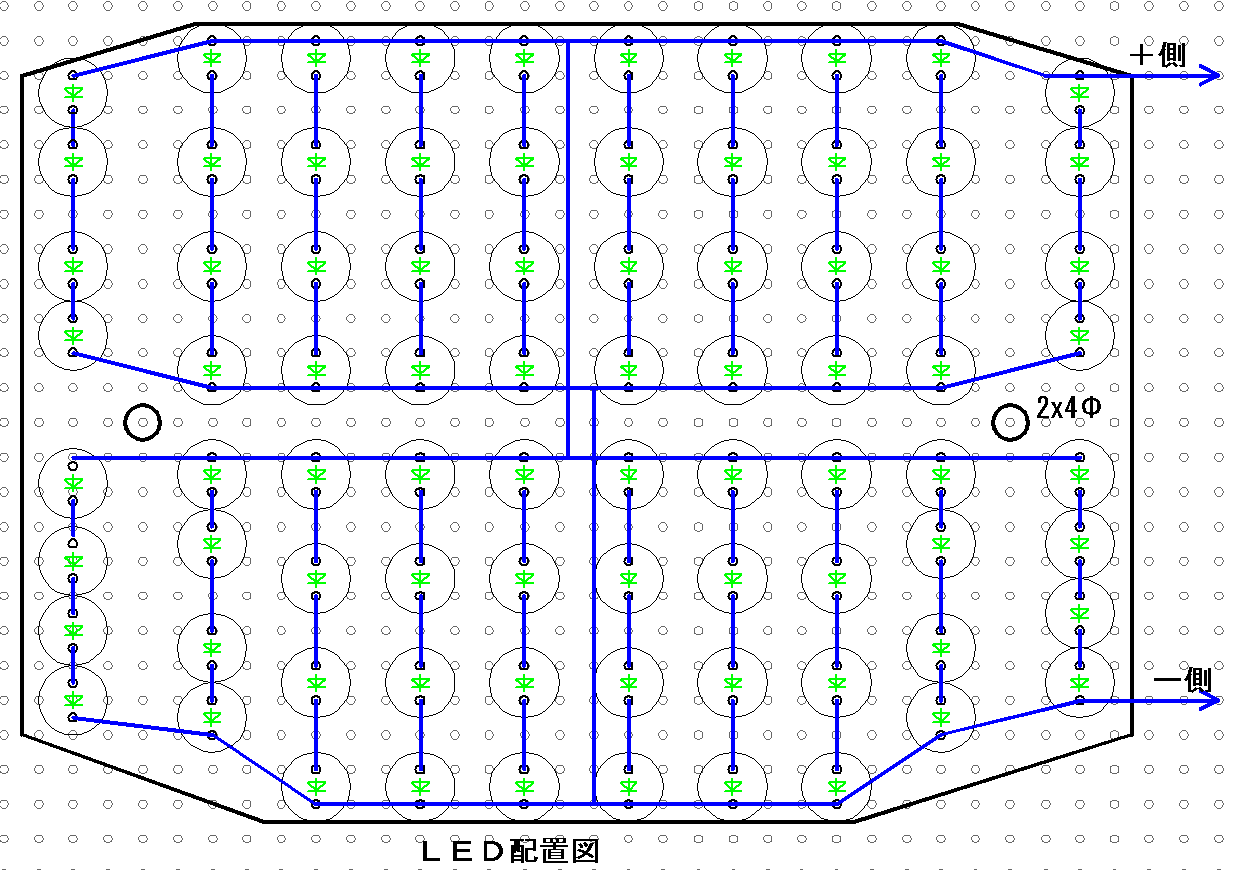

配線図の寸法はＷ６５０の純正テールランプ用です。

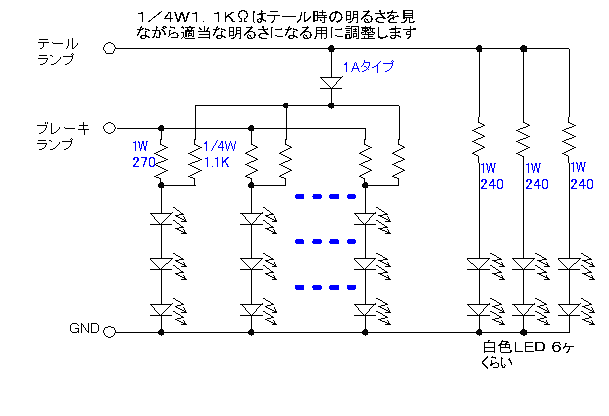

もっとシンプルに作る場合
ブレーキをかけたときのチャカチャカはしなくなりますが電子回路なしでも作れます。
テール点灯時の明るさは１／４Ｗ１．１ＫΩを変更することで変更出来ます。
１．２Ｋ　１．３Ｋと大きくすると暗くなります。　小さくすれば明るくなります。
この回路の場合ＬＥＤ４ヶ直列だとバッテリー電圧の変動でＬＥＤの明るさが変化しやすくなりますので
ＬＥＤは３ヶ直列の方が安定します。

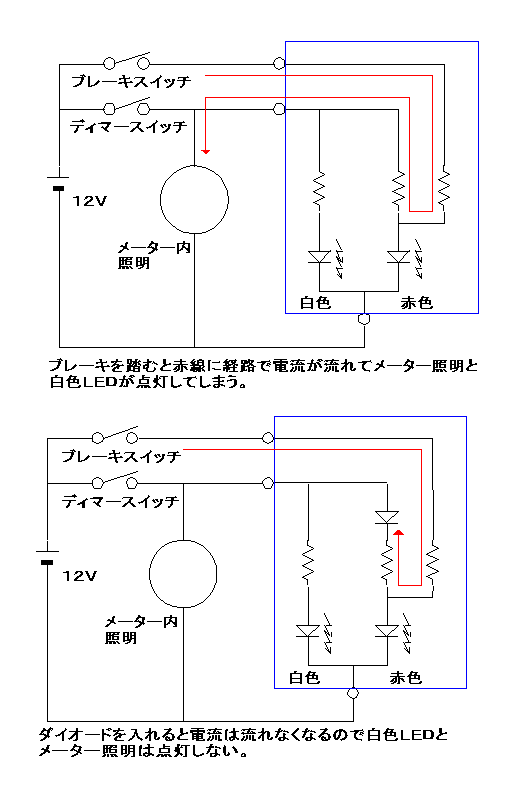

上図でダイオードの働きを説明します。
ダイオードを入れないとブレーキを踏むとメーター照明とナンバー灯が点灯してしまいます。
