バッテリーレスに対応したテールランプの調光器です
8V位から動作します。 また電圧が変動しても明るさは変わりません。
テール時の明るさは抵抗一本で変更できます。(R2を調整)

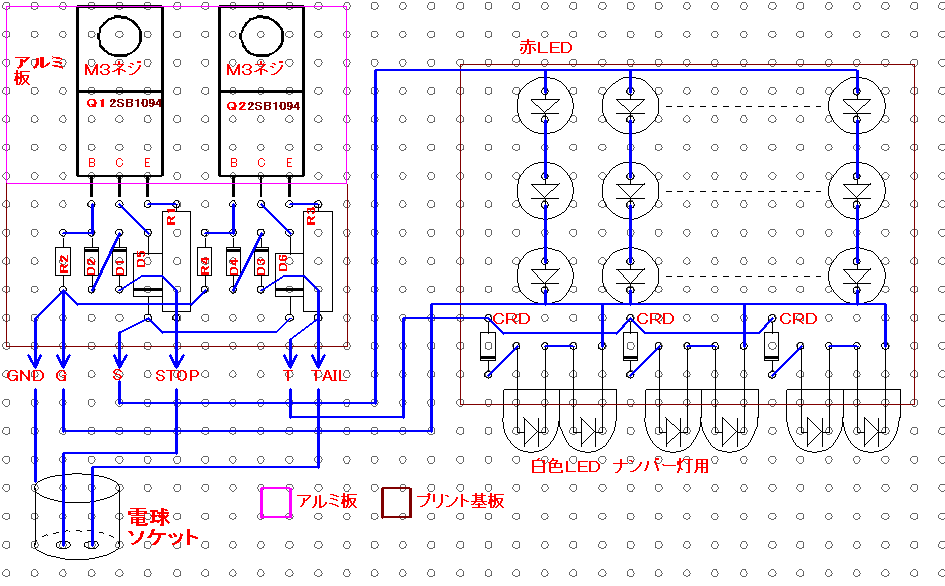

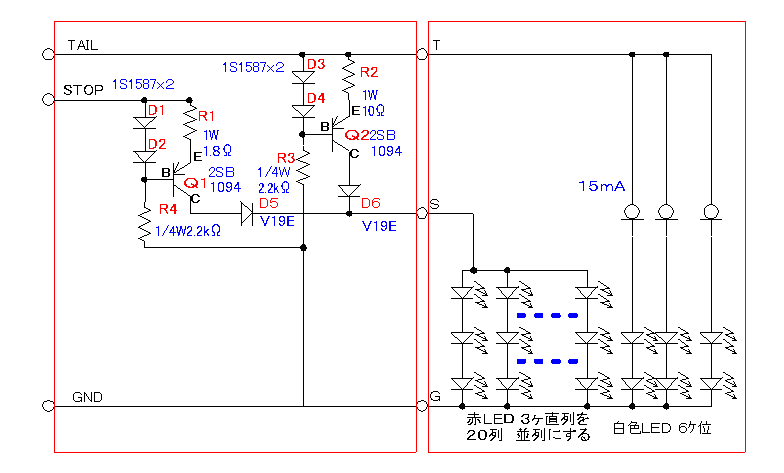

配線図
実際の形はテールランプの形にあわせて変更してください。
アルミ板は30x20mm程度の面積は確保してください(小さくすると熱くなります)



制作前の準備

通常LEDの明るさを安定させるために低電流ダイオード(CRD)を使いますが高価です。
また抵抗を使えば安価に出来ますが電圧変動で明るさが変化してしまいます。
そこでCRD、抵抗を使用しないでLEDをひとまとめにして定電流駆動しています。

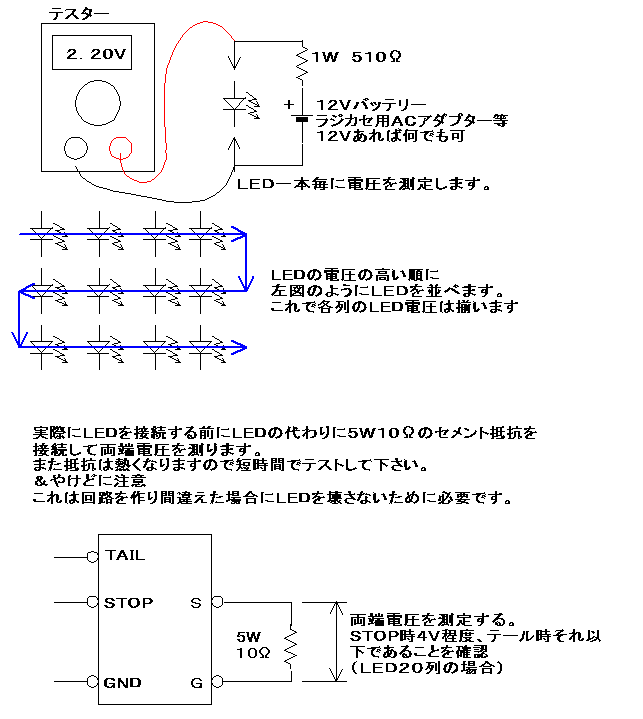

このために各LEDの電圧がバランスしている必要がありますので最初に測定してバランスをとります。
またこれにより一山いくらの安いLEDが使えます。



制作後は即LEDを接続しないで抵抗を接続して動作確認をします。
これは定電流回路が正常に動作しているか否かを確認するためです。
もし定電流回路が動いていないとLEDを全部飛ばしてしまう可能性がありますので
必ずチェックしてください。


2006.08.27 追加
LEDの列数と抵抗値の関係を追加しました。
上の回路図とチョト一致しない部分がありますが 愛嬌ということで・・・

   左のノートをクリックしてください。

表中の抵抗値はその近辺の値を選んでください。
電力値はその値以上のものを選んでください。
