計算方法

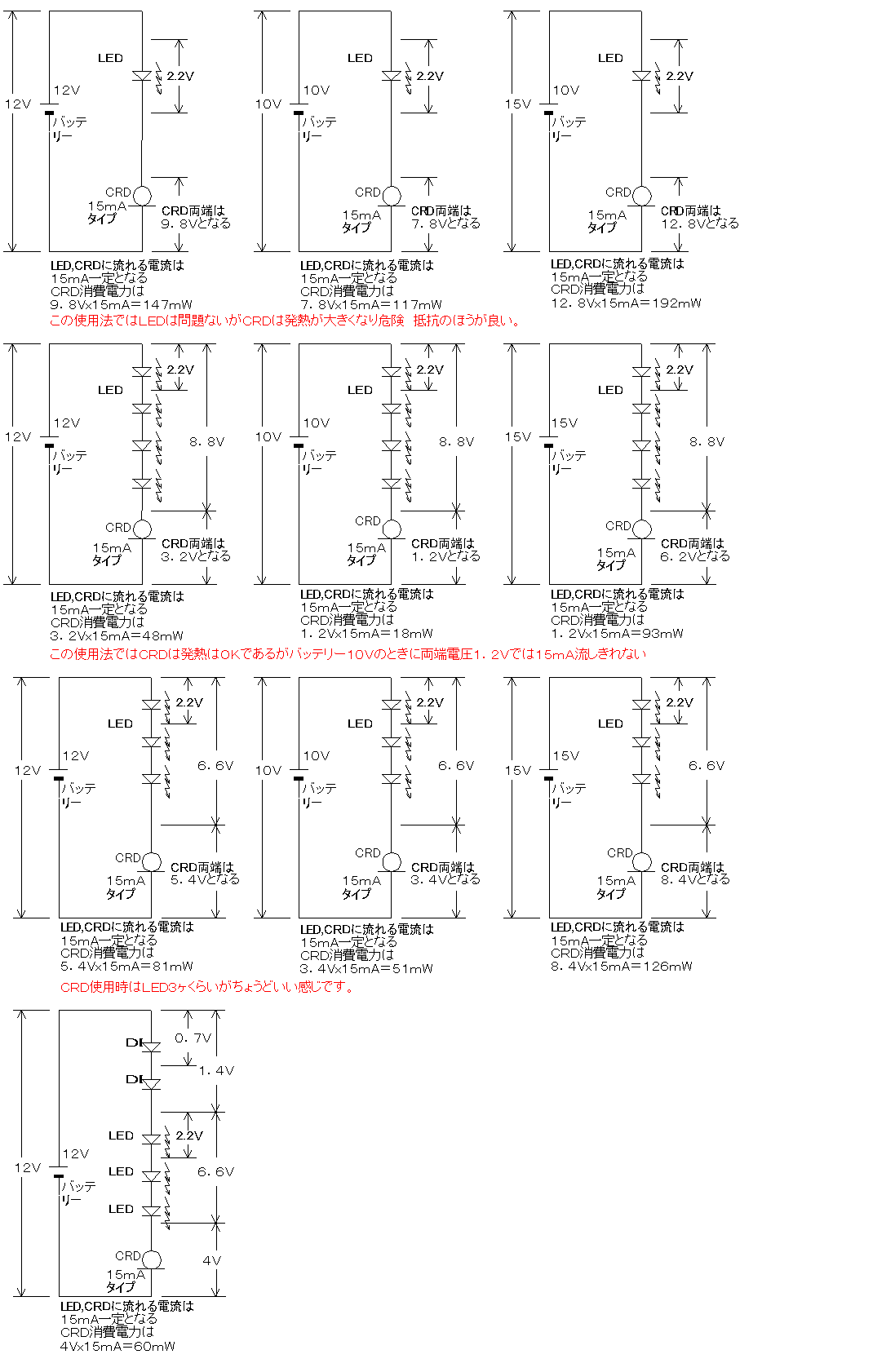

ＬＥＤは動作時の両端電圧は約２．２Ｖですから３ヶで６．６Ｖとなります。
ＣＲＤの両端にかかる電圧はバッテリー１２ＶからＬＥＤの両端電圧６．６Ｖを引いた５．４Ｖがかかります。
ここでＣＲＤは両端電圧にかかわらず１５ｍＡ一定しか電流を流しません。

ここでバッテリー電圧を１５Ｖに上げたらどうなるでしょうか。
ＬＥＤ両端電圧６．６Ｖは一定ですからＣＲＤ両端電圧は８．４Ｖとなります。
しかしＣＲＤは一定電流しか流しませんから電流は１５ｍＡとなりバッテリー電圧１２Ｖの場合と一緒です。
ＣＲＤの消費電力は両端電圧ｘ電流ですから（１５Ｖー６．６Ｖ）ｘ０．０１５Ａ＝０．１２６Ｗとなります。
これはちょっときついです。
１０ｍＡタイプだったら０．０８４Ｗとなります。
１０ｍＡのＣＲＤを２ヶ並列に接続すれば各々１０ｍＡ流れますのでＬＥＤには２０ｍＡ流れます。
次にバッテリー電圧を低下させたらどうなるでしょうか。
ＣＲＤは両端電圧が３Ｖ以下になると電流が徐々に減少していきます。
つまり一定電流を維持するためには３Ｖ必要となります。

ここでバッテリー電圧を９．６Ｖ迄低下するとＬＥＤ両端が６．６ＶですからＣＲＤには両端は３Ｖとなります。
ですから９．６Ｖ迄は２０ｍＡ流れますがそれ以下では電流が減ってＬＥＤは序々に暗くなります

ＬＥＤ４ヶ＋ＣＲＤの場合はＬＥＤ両端電圧が８．８Ｖ　ＣＲＤ両端電圧は３Ｖ必要ですので合計１１．８Ｖとなります。
従ってバッテリー電圧は１１．８Ｖ以上必要となるわけですが　実際は１１Ｖ以上あればＯＫでしょう。
