３端子レギュレータの使い方

３端子レギュレーターは名前の通りで３本足の部品です。

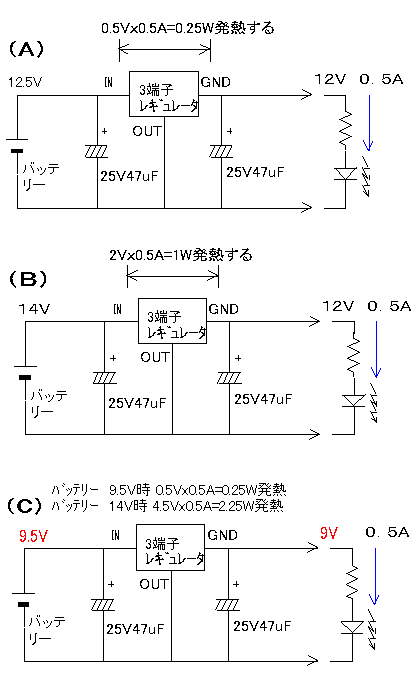

（Ａ）図のように接続します。
１２Ｖの出力電圧を得るためには１２．５Ｖのバッテリー電圧が必要となります。（低飽和型の場合）
また通常型ですとバッテリー電圧は１４Ｖ必要となります。
これは３端子レギュレータが動作するためには
ＩＮ−ＯＵＴ間に電圧を必要とするためです。
以降は低飽和型で説明します。

（Ａ）図でバッテリー電圧が１２．５Ｖ時に出力は12.0Ｖとなります。
それ以下の場合は出力も低下します。
また１２．５Ｖ時の発熱は０．２５Ｗとなります。

（Ｂ）図でバッテリー電圧が１４Ｖ迄上昇しても出力電圧は１２Ｖのまま安定します。
その代わり３端子レギュレーターが電圧をしょいます。
その結果３端子レギュレーターの両端電圧は２Ｖとなり発熱は１Ｗとなります。

利点は出力電圧が安定するのでＬＥＤを点灯させるための電流制限に抵抗を使っても明るさが変化しないことです。

欠点はバッテリー電圧が１２．５Ｖ以下に低下した場合には役に立たないことです。


そこで（Ｃ）図が考えられます。
９Ｖ出力の３端子レギュレーターを使えばバッテリー電圧が９．５Ｖ迄低下しても出力は９Ｖで安定します。

ＬＥＤの両端電圧は２．2Vですから３本直列にして６．６Ｖになります。２０ｍＡ流すとして抵抗両端は2.4Vですから抵抗値2.4V／0.02Aで120Ωになります。
抵抗消費電力は0.044Wになるので1/4WでＯＫです。

これだとバッテリーレス車にもギリギリ仕様可能だと思います。

ただしアイドリング時にバッテリー電圧が９．５Ｖ以下になるとその分ＬＥＤは暗くなりますが仕様に耐えるとおもいます。
（この辺は実験していないので若干無責任発言）

また９Ｖの場合は３端子レギュレータの両端電圧が高くなりその分発熱が増えますので放熱板が必要です。
