Ｚ�Uタイプウインカーの改造
（ＬＥＤ化＆白色ポジション灯追加）

Ｗ６５０ｎｉポジション灯を追加したい〜　ということで買ってきました。Ｚ�Uタイプウインカー
動作
通常時は白色ＬＥＤによるポジション灯が点灯
ウインカー動作時は黄色のＬＥＤが点滅する（白色ＬＥＤは消灯）
ウインカー停止後１秒後に白色ＬＥＤが点灯する。

そのためにはクリアレンズにウインカーが必要。
たまたま近所の部品屋にＺ�Uタイプのクリアレンズウインカーが入荷したため衝動買い。
ステーは以前貰ったものを加工して使用。

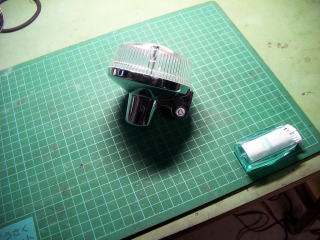

Ｚ�Uタイプウインカーです。

このまま取り付ければ苦労しなくて済んだのですが・・・・

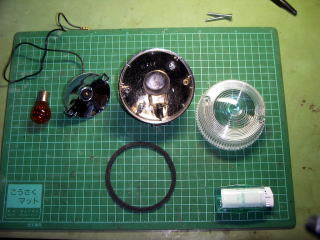

バラしたところです。
黄色く着色された電球が入っていました。

いよいよ製作開始

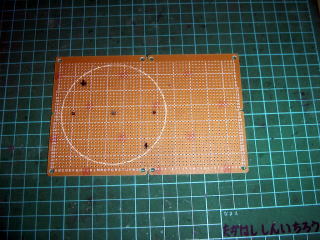

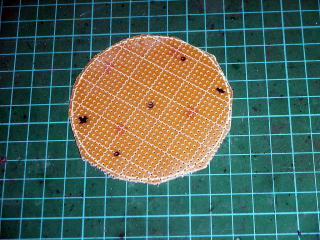

ユニバーサル基板に切り抜き用の印を付けます。

次にのこぎりでだいたいの形を切り出します。
ヒャッキンの金切りのこを使いました。
材料が柔らかいのでサクサク切れます。

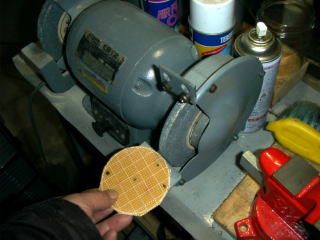

外周を円形に仕上げるためにグラインダーで削ります。
最初ヤスリで削り始めたのですがメンドウ臭くなってグラインダーに切り替え。
ヒャッキンのヤスリでも充分削れます
（チョト時間がかかりますが・・・・）

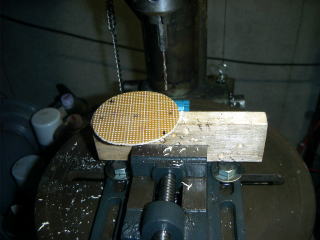

穴あけ

表面が黄色のままだとレンズを通して地色が見えてしまうことが判明
急遽塗装することにしました。

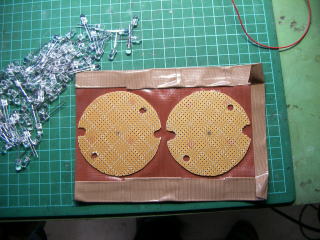

そのために裏面をガムテープでマスキング

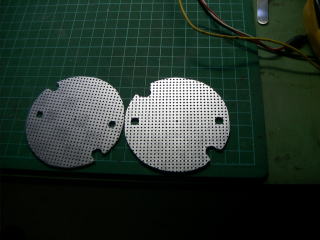

手元にメッキ調スプレーがあったのでそれで塗装
メッキ調は金属粉が入っていると思われるため
電気を流すのでは？？？
と心配でしたが杞憂に終わりました。
テスターでチェックした限りでは導通しませんでした。

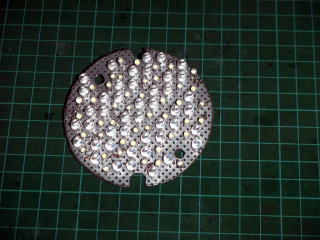

ＬＥＤを取り付けたところ
５Φ黄色ＬＥＤ　４５ヶ
３Φ白色ＬＥＤ　４５ヶ
計９０ヶのＬＥＤを実装しました。

一ヶ作ってイヤになってしまいました
が〜　ここまでやってしまったので嫌々もう一ヶ作成

もう二度とやらん

ちなみにＬＥＤは秋月で入手
３Φ白色、５Φ黄色共
１００ヶで２０００円だった
ウインカーボディーよりたかい！！

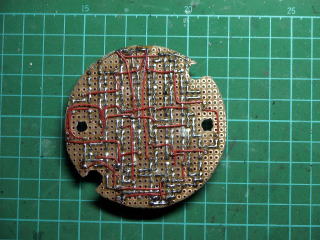

裏側　

かなり汚い　まあいいか

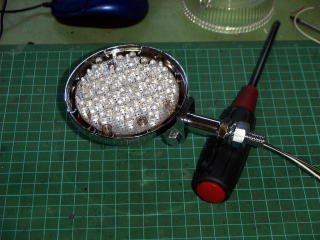

ウインカーボディーに実装したところ

画像に写っているステーは使いませんでした。

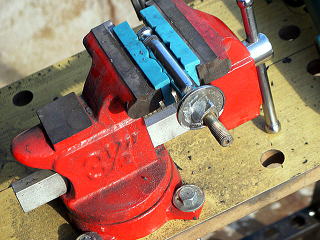

Ｚ２タイプのステーの加工です。
このステーの特徴は取り付け部が菱形になっていることです
そのままでは取り付けられません。
そこで菱形部を削って丸く仕上げることにしました。

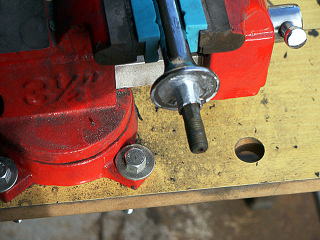

サンダーで削り終えたところ
このままではネジが切ってないので取り付けてもガタガタに
なってしまいます。

先端の電線が通る穴も細くて電線を３本通すことが出来な
かったのでドリルで４．５Φに広げました。

ホームセンターで買ってきたゴム１３０円。

これに穿孔器で１０Φの穴をあけます。

ゴム側を菱形に切ればステーは削らなくてもＯＫなのですが・・・
ゴムは粘って切りにくいのでステー側を削りました。

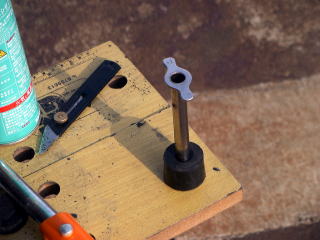

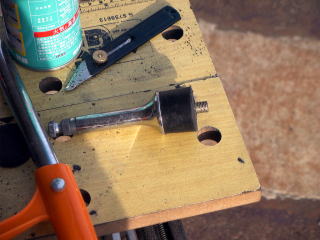

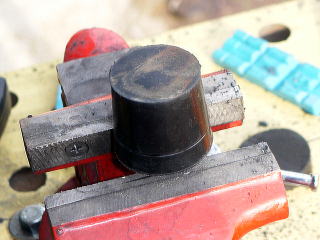

無事穴があいてステーに差し込んだところです
が〜ゴムが厚すぎた！
この後のこぎりでカットして
薄くしました。

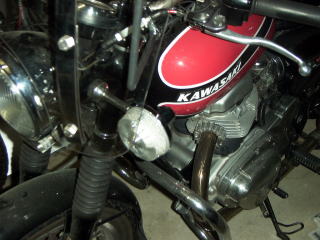

バイクに取り付けて完成です〜

ところが〜　まだポジションリレーを作っていない。
だから普通のウインカーとしてしか動作しない

と云うわけで　この項　続く・・・・・・
回路図もそのときにｕｐします〜
