モニタプログラムの構築

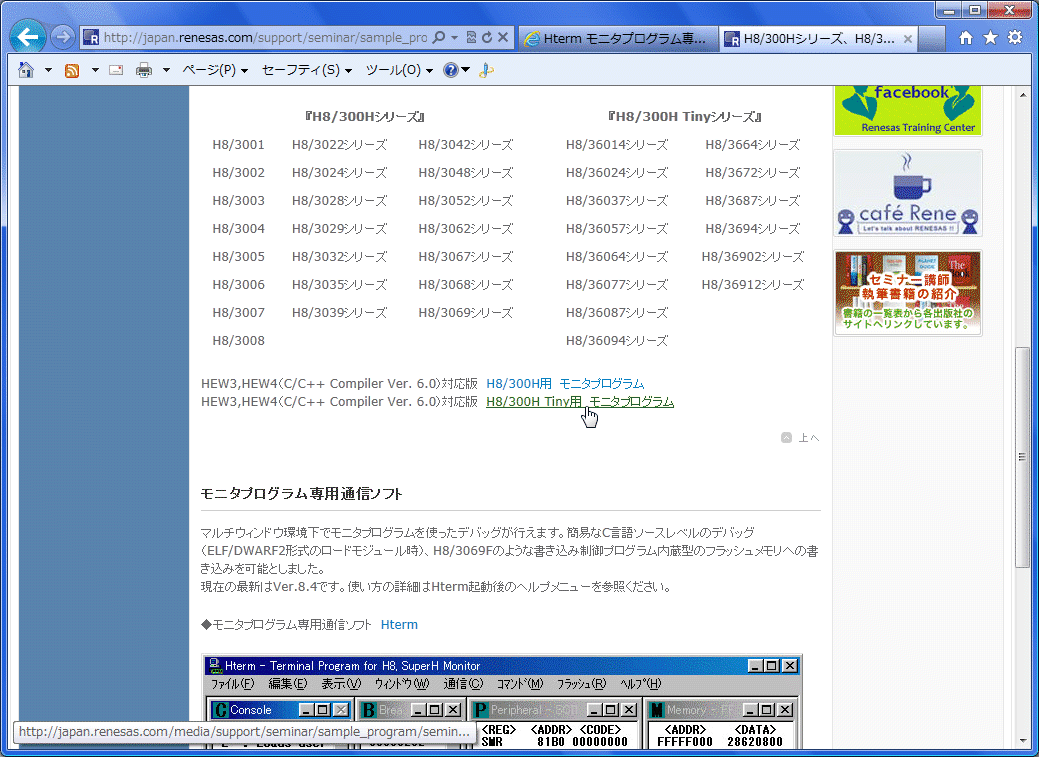

Renesas のサイトの H8/300H シリーズ、H8/300H Tiny シリーズ用サンプルプログラムページ
( http://japan.renesas.com/support/seminar/sample_program/sample_h83h/index.jsp) から H8/300H Tiny 用モニタプログラム (300thew3.exe) をダウンロードする。

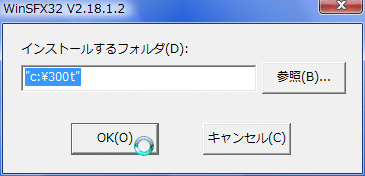

300thew3.exe を実行する。
「インストールするフォルダ」にモニタプログラムのソースとドキュメントが解凍される。



ブラウザが起動して readme.htm が開くので、それを参考にカスタマイズする。
今回は以下の様にすることにした。

• アセンブリ言語によるユーザイニシャライズモジュールを使用。
• H8/3694F 用に変更。
• SCI のビットレートを 9600 bps (@Xtal = 20MHz) に設定。(手持ちの USB シリアルでうまく書き込めたのがこの速度だった)
• モニタプログラムは ROM、RAM の出来るだけ先頭に配置。
• ユーザプログラムは F880 ～ FF7F 番地の 1792 バイトに配置。(仮想ベクタは F880 番地～、初期SP値は FF80 番地)
• 組み込み型モニタの機能選択はそのまま。(変更しない)
• printf 関数、scanf 関数のサポートを追加。

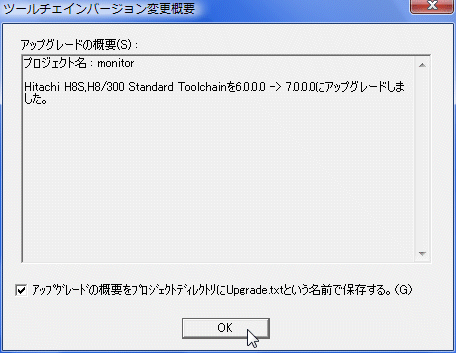

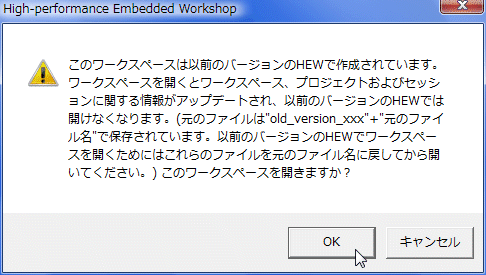

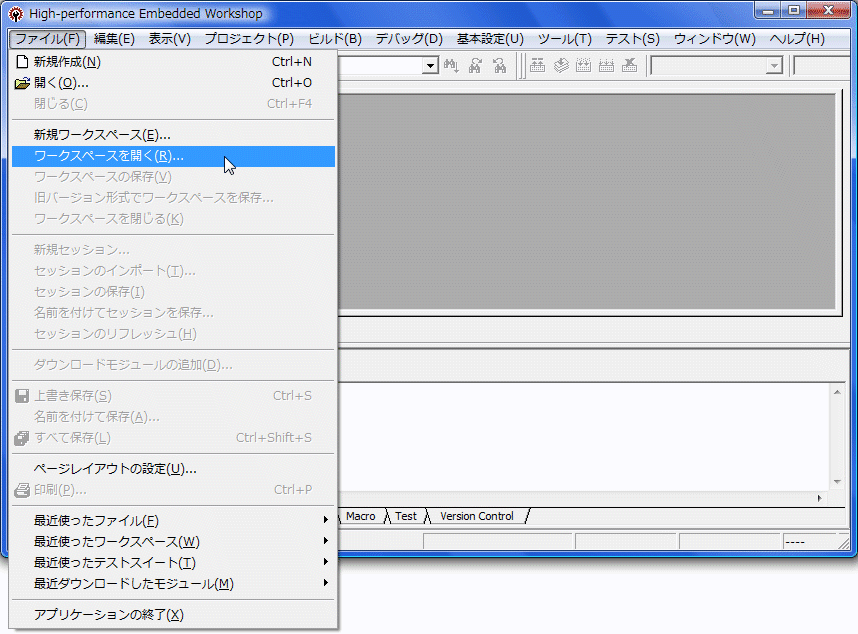

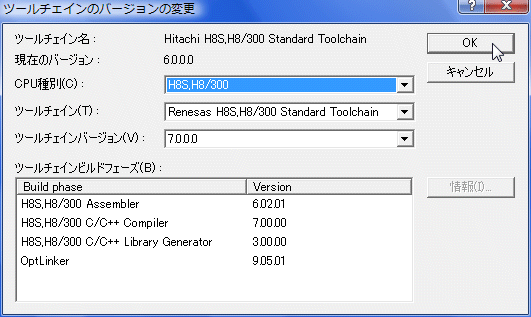

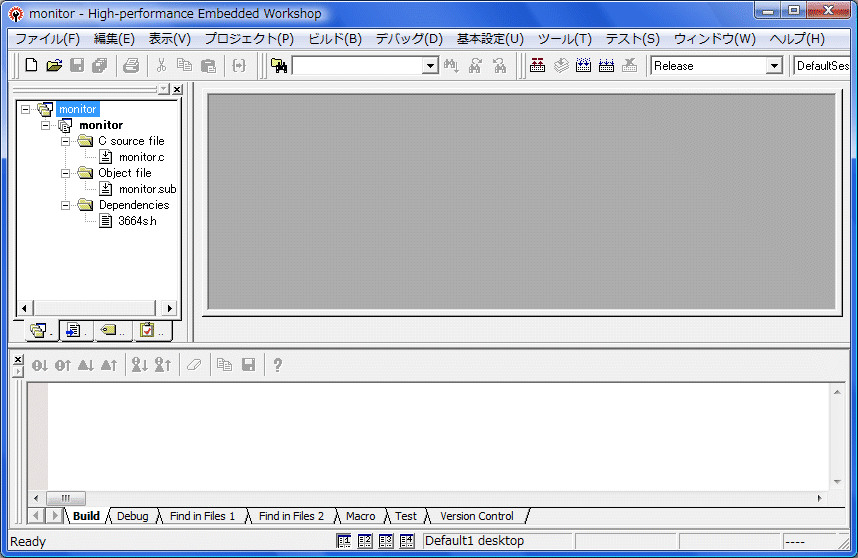

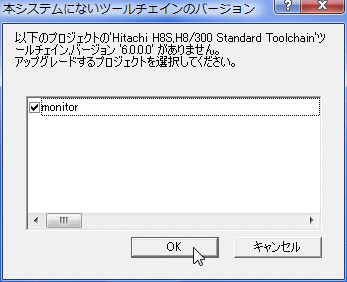

HEW を起動して、解凍先フォルダのワークスペースを開く。

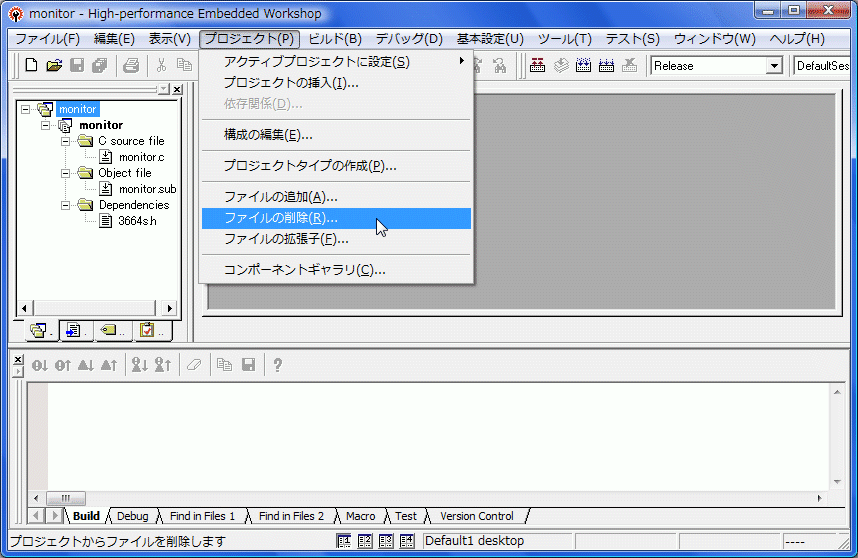

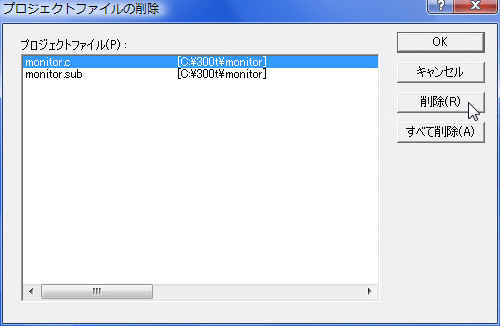

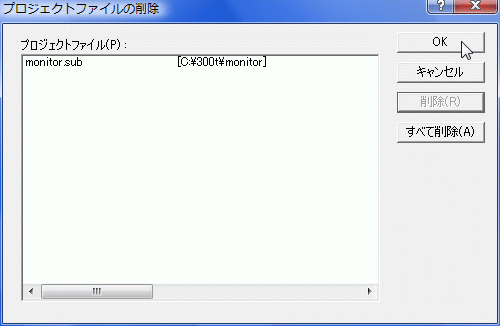

ワークスペースから monitor.c を削除する。

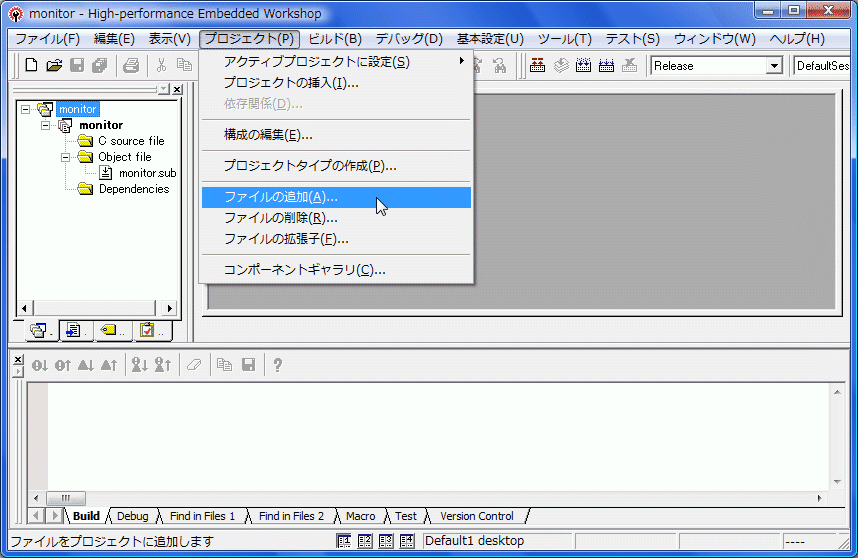

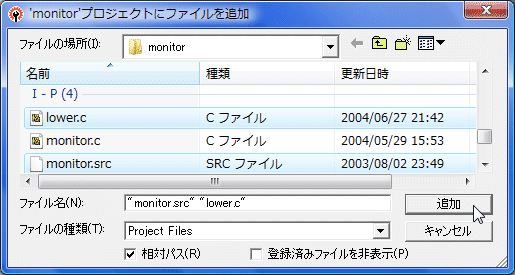

ワークスペースに monitor.src と lower.c を追加する。

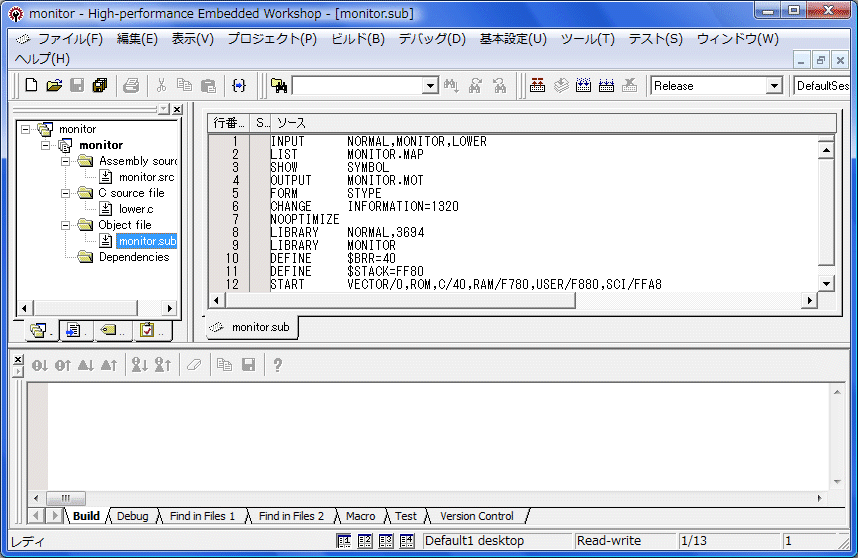

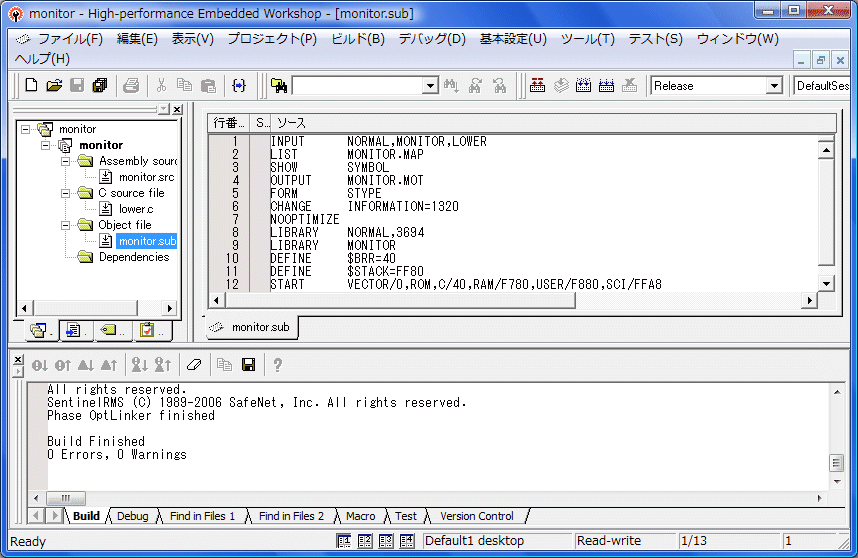

monitor.sub を編集する。



diff をとるとこんな感じ。

1c1
< INPUT NORMAL,MONITOR
---
> INPUT NORMAL,MONITOR,LOWER
8c8
< LIBRARY NORMAL,3664
---
> LIBRARY NORMAL,3694
10,12c10,12
< DEFINE $BRR=19
< DEFINE $STACK=FF00
< START VECTOR/0,ROM/100,RAM/F780,USER/F840,SCI/FFA8
---
> DEFINE $BRR=40
> DEFINE $STACK=FF80
> START VECTOR/0,ROM,C/40,RAM/F780,USER/F880,SCI/FFA8

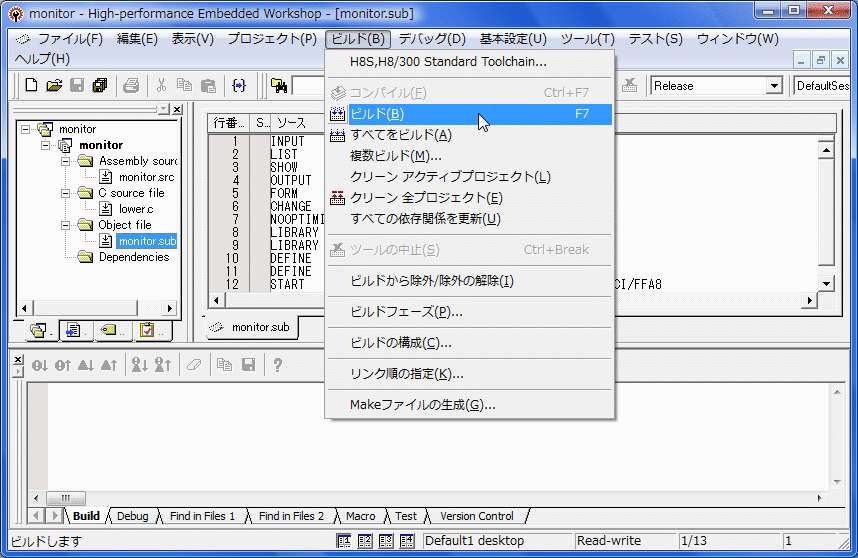

ビルドする。
