お気楽 Julia Plots 超入門

●はじめに

Julia でグラフを描画するとき、よく使われるパッケージには以下のものがあります。

Plots.jl:
シンプルな記述で、背後で動く描画エンジン (バックエンド) を切り替えることで、多様なグラフを作成できる。
Makie.jl:
インタラクティブなグラフや、複雑な3Dプロット、アニメーションに強い最新のパッケージ。
PythonPlot.jl:
Python の Matplotlib を Julia から呼び出すパッケージ。Python での経験がある場合に適している。

この中で、最も広く利用されているパッケージが Plots.jl (Plots) です。特定の描画エンジンに依存せず、共通の構文で多様なグラフを作成できるのが最大の特徴です。本ページでは Plots の基本的な使い方を簡単に説明します。

●インストール

Julia のパッケージモード (REPL で ] キーを押す) で次のコマンドを実行します。

(@v1.12) pkg> add Plots

Plots はけっこう大きなパッケージなので、インストールするのにちょっと時間がかかります。st で状態を表示すると、M.Hiroi の環境では次のように表示されます。

(@v1.12) pkg> st
Status `~/.julia/environments/v1.12/Project.toml`
  [91a5bcdd] Plots v1.41.6

インストールが終了したら、Backspace または Ctrl + C を押してください。通常の julia> プロンプトに戻ります

Julia の場合、パッケージを読み込むには、主に 2 つの方法があります。

using パッケージ名:
パッケージ内の関数をそのまま名前で呼び出せるようになります (例: using Plots; plot(x, y))
import パッケージ名:
関数を呼び出す際にパッケージ名.関数名() と記述する必要があります。名前の衝突を避けたい場合に便利です

たとえば、REPL で以下のコマンドを実行すると Plots を読み込みことができます。

julia> using Plots

なお、Google Colab で Julia を実行する場合、Plots.jl はプリインストールされているので、インストールする必要はありません。using Plots だけで Plots を利用することができます。

●基本は plot()

パッケージを読み込んだあと、関数 plot() にデータを渡すだけでグラフが表示されます。

plot(x, y)
plot(f)

x, y はベクトル (配列) を渡します。関数 f を直接渡すと、デフォルトの範囲で描画されます。このとき、引数に範囲 [min, max] を指定することもできます。plot() はグラフを表すオブジェクト (グラフオブジェクト) を返します。簡単な実行例を示します。

julia> using Plots

julia> x = 1 : 10
1:10

julia> y = rand(10)
10-element Vector{Float64}:
 0.16116243864223467
 0.5895124216904838
 0.39221713442678796
 0.34981689970996377
 0.4389798743195866
 0.20122255767832964
 0.9227604875746361
 0.8479738347646548
 0.3197783494102423
 0.8989425549639676

julia> plot(x, y)

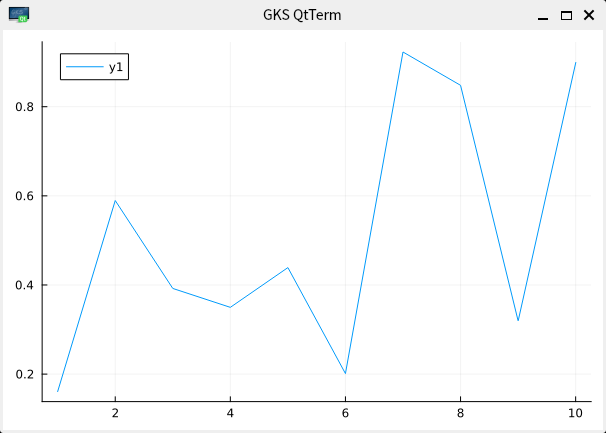

折れ線グラフ

julia> plot(sin)

サインカーブ

既存のグラフにデータを追加する場合は、関数名に ! をつけた plot!() を使用します。簡単な例として多項式のグラフを描画してみましょう。

julia> f1(x) = x * x - 4
f1 (generic function with 1 method)

julia> f2(x) = x ^ 3 - 9 * x
f2 (generic function with 1 method)

julia> f3(x) = x ^ 4 - 10 * x ^ 2 + 9
f3 (generic function with 1 method)

julia> f4(x) = x ^ 5 - 5 * x ^ 3 + 4 * x
f4 (generic function with 1 method)

julia> plot(f1, -2.5, 2.5)

julia> plot!(f2, -2.5, 2.5)

julia> plot!(f3, -2.5, 2.5)

julia> plot!(f4, -2.5, 2.5)

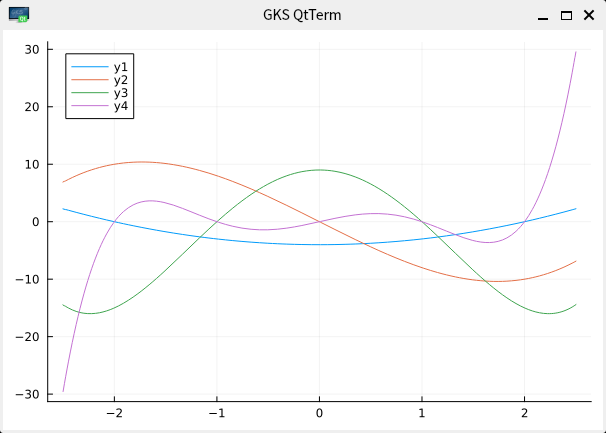

多項式のグラフ

なお、複数の関数を配列に格納して plot() に渡すこともできます。上図は次のコードでも描画することができます。

julia> plot([f1, f2, f3, f4], -2.5, 2.5)

今までのグラフはウィンドウをキャプチャしたものですが、関数 savefig() で画像を保存することもできます。

savefig(ファイル名)

拡張子に応じた形式 (PNG, PDF, SVG など) で保存することができます。

julia> savefig("myplot.png")
"/home/mhiro/julia/myplot.png"

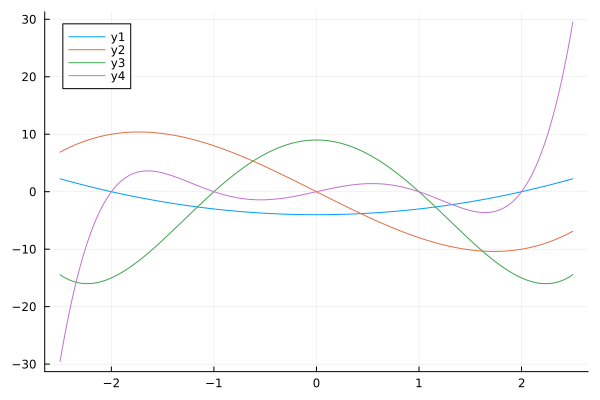

多項式のグラフ

●バックエンド

Plots.jl は、それ自体が描画するのではなく、他のライブラリを「バックエンド」として利用します。コードを書き換えずに、一行のコマンドで見た目や機能を切り替えることができます。

バックエンド 	特徴	                                                切り替えコマンド
----------------------------------------------------------------------------------------
GR              デフォルト。高速で、PDFやSVGなどの静止画出力に強い      gr()
PlotlyJS        インタラクティブ性が高く、3Dグラフをマウスで動かせる    plotlyjs()
PythonPlot      Pythonの matplotlib をベースとしており、安定性が高い    pythonplot()
UnicodePlots    REPL 上にテキストベースでグラフを表示する               unicodeplots()

なお、特定のバックエンド (PythonPlot や PlotlyJS など) を使用するには、事前にパッケージのインストールが必要です。本ページではデフォルトのバックエンド GR を使用することにします。

●属性 (Attributes)

Plots では、グラフの見た目や挙動をカスタマイズするために、多くのオプショナル引数が用意されています。Plots ではこれを「属性 (Attributes)」と呼んでいます。よく使われる属性を以下に示します。

タイトル : title = "タイトル"
x / y 軸名 : xlabel = "x軸名", ylabel = "y軸名"
凡例 : label = "凡例名"
凡例の位置 : legend = :topleft (:bottomright, :outertop (枠外) など)

label, legend に :none (または false) を指定すると凡例を表示しない

線の太さ : linewidth = 2, lw = 2 : 線の太さ
線の色 : linecolor = :red, lc = :red
線の種類 : linestyle = :dash (:solid, :dot, :dashdot など)
マーカー : markershape = :circle (:square, :diamond, :cross など)
背景色 : background_color = :white
グラフの種類 : seriestype = :line, st = :line (:line, :bar, :scatter など)

グラフの種類は st で指定するだけではなく、専用の関数も用意されています。

折れ線グラフ: plot(x, y), plot(f)
散布図: scatter(x, y)
ヒストグラム: histogram(data)
棒グラフ: bar(categories, heights)
3D プロット: surface(x, y, z)

このほかにも、Plots にはたくさんの属性やグラフが用意されています。詳細は本家のドキュメントをお読みくださいませ。

●参考 URL

Home - Plots, (本家, ドキュメント)

●折れ線グラフ

折れ線グラフの簡単な例題として、東京都の 2024 年度月平均気温を Plots で表示してみましょう。

リスト : 折れ線グラフ

using Plots

# 月平均気温
ys1 = [7.1, 8.0, 9.6, 17.1, 20.0, 23.1, 28.7, 29.0, 26.6, 20.6, 13.7, 8.1]

# 月平均最高気温
ys2 = [11.8, 12.5, 14.8, 21.8, 24.8, 27.7, 33.5, 33.6, 30.9, 24.5, 17.8, 13.2]

# 月平均最低気温
ys3 = [2.9, 4.1, 5.1, 13.1, 15.6, 19.3, 25.0, 25.7, 23.5, 17.4, 10.2, 3.8]

# 描画
plot(1 : 12,
     [ys1, ys2, ys3],
     size=(600, 400),
     xticks=1:1:12, ylims=(0, 40),
     lw=2, markershape=:circle,
     title="Average temperature in 2024", xlabel="Month", ylabel="Celsius",
     label=["avg" "max" "min"])

size=(weight, height) はグラフの大きさ (描画サイズ) をピクセル単位で指定する

デフォルトは (600, 400) なので、指定しなくてもよい

xticks, yticks に配列を渡すと、x / y 軸の目盛りを指定できる

デフォルトは自動設定 (xticks = :auto)
:none または false で目盛りを消すことができる
位置とラベルを別々に指定する場合は、(位置の配列, ラベルの配列) というタプルを渡す

x / y 軸の範囲指定は xlims, ylims にタプル (下限値, 上限値) を渡す

片方だけ指定したい場合は、もう一方を :auto にする

複数のグラフの凡例を設定する場合、label は行列 (1 行 N 列, 要素を空白で区切る) で指定すること
デフォルトの値を変更したい場合は関数 default() を使う
日本語を表示する場合は fontfamily に日本語フォントを指定する

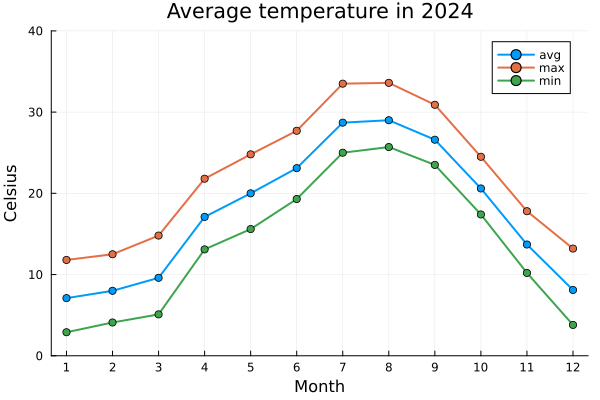

折れ線グラフ

●棒グラフとヒストグラム

ある学年の生徒 100 人の身長を計測したとしましょう。ここでは、現実のデータではなく、乱数で作成した仮想的なデータを用います。

リスト : 身長のデータ

height = [
    148.7, 149.5, 133.7, 157.9, 154.2, 147.8, 154.6, 159.1, 148.2, 153.1,
    138.2, 138.7, 143.5, 153.2, 150.2, 157.3, 145.1, 157.2, 152.3, 148.3,
    152.0, 146.0, 151.5, 139.4, 158.8, 147.6, 144.0, 145.8, 155.4, 155.5,
    153.6, 138.5, 147.1, 149.6, 160.9, 148.9, 157.5, 155.1, 138.9, 153.0,
    153.9, 150.9, 144.4, 160.3, 153.4, 163.0, 150.9, 153.3, 146.6, 153.3,
    152.3, 153.3, 142.8, 149.0, 149.4, 156.5, 141.7, 146.2, 151.0, 156.5,
    150.8, 141.0, 149.0, 163.2, 144.1, 147.1, 167.9, 155.3, 142.9, 148.7,
    164.8, 154.1, 150.4, 154.2, 161.4, 155.0, 146.8, 154.2, 152.7, 149.7,
    151.5, 154.5, 156.8, 150.3, 143.2, 149.5, 145.6, 140.4, 136.5, 146.9,
    158.9, 144.4, 148.1, 155.5, 152.4, 153.3, 142.3, 155.3, 153.1, 152.3
];

数値を並べただけではデータの特徴を把握することは難しいので、これを表にまとめます。たとえば、130 cm から 5 cm 間隔でデータの個数を求めると、次のようになります。

累積度数分布表
階級	階級値	度数	累積度数
130 - 135	132.5	1	1
135 - 140	137.5	6	7
140 - 145	142.5	12	19
145 - 150	147.5	25	44
150 - 155	152.5	32	76
155 - 160	157.5	17	93
160 - 165	162.5	6	99
165 - 170	167.5	1	100

階級はデータの範囲を表します。この表では x cm 以上 y cm 未満を x - y で表しています。階級値は階級 x - y の中央値 (x + y) / 2 のことです。度数はその階級に出現したデータの個数です。度数を示してある表のことを「度数分布表」といいます。累積度数はその階級までの度数を全部加えたものです。累積度数を示してある表を「累積度数分布表」といいます。

そして、度数分布表を棒グラフで表したものを「ヒストグラム」といいます。Plots を使って棒グラフを作成すると、次のようになります。

リスト : ヒストグラム (1)

using Plots

bins = ["130-135", "135-140", "140-145", "145-150", "150-155", "155-160", "160-165", "165-170"]
count = [1, 6, 12, 25, 32, 17, 6, 1]

bar(bins, count, title="Frequency", label="Frequency")

関数 bar(bins, count) は棒グラフを描画する
引数 bins は階級 (x 軸), count は度数 (y 軸) を表す
color (または fillcolor, fc): 棒の色を指定する
例: color = :red, color = [:blue, :green, :red] (各棒に個別の色)
bar_width: 棒の幅を数値で指定 (デフォルトは 0.8 程度)
fillalpha (または fa, alpha): 棒の透明度を 0 (透明) から 1 (不透明) の間で指定
linecolor (または lc): 棒の枠線の色を指定
linewidth (または lw): 枠線の太さを指定

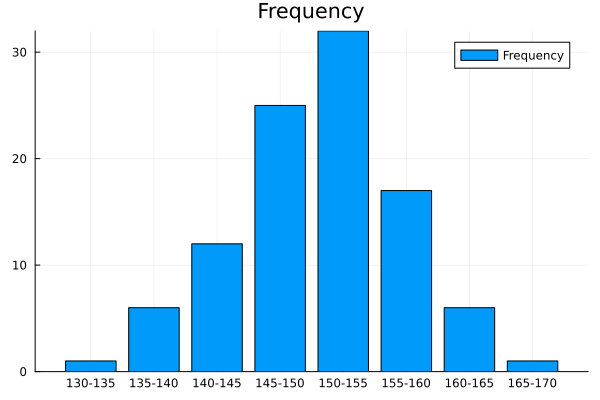

ヒストグラム (1)

関数 histogram() を使うと、もっと簡単にヒストグラムを作成することができます。

julia> height = [ ... 略 ... ]
... 略 ...

julia> histogram(height, title="Frequency", label="Frequency")

bins: ビンの数や範囲を指定

bins = 20 (個数を指定)
bins = -3:0.5:3 (範囲と幅を指定)

norm: 縦軸を頻度ではなく確率密度や割合にする

norm = :pdf (合計面積が 1 になる密度関数)
norm = :probability (全ビンの合計が 1 になる割合)

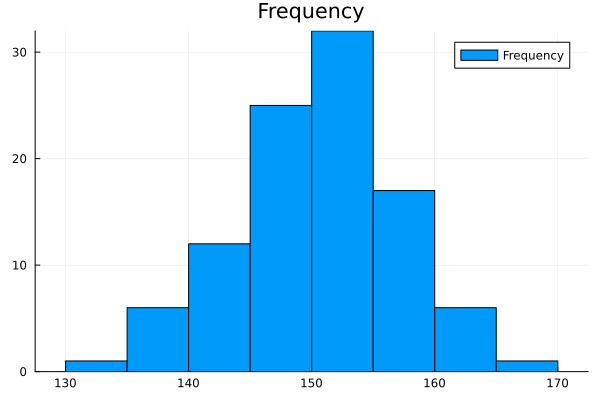

ヒストグラム (2)

累積度数を表示することもできます。

リスト : 度数分布と累積度数

using Plots

bins = ["130-135", "135-140", "140-145", "145-150", "150-155", "155-160", "160-165", "165-170"]
count = [1, 6, 12, 25, 32, 17, 6, 1]
cum_count = cumsum(count)

p1 = bar(bins, count, title="Frequency", label="Frequency")
p2 = plot(bins, cum_count, title="Cumulative Frequency",
          marker=:circle, label="Cumulative", color=:red)

plot(p1, p2, layout=(2, 1), size=(600, 800))

複数の図を並べる場合、一番簡単な方法は layout を使うこと
plot() に並べて表示するグラフオブジェクトを渡す
layout=(M, N) とすると、グラフオブジェクトは M 行 N 列に配置される
たとえば、layout=(1, 3) とすると、横に 3 つのグラフが並ぶ
layout=(3, 1) とすると、縦に 3 つのグラフが並ぶ
複雑なレイアウトにはマクロ @layout を使うようだ

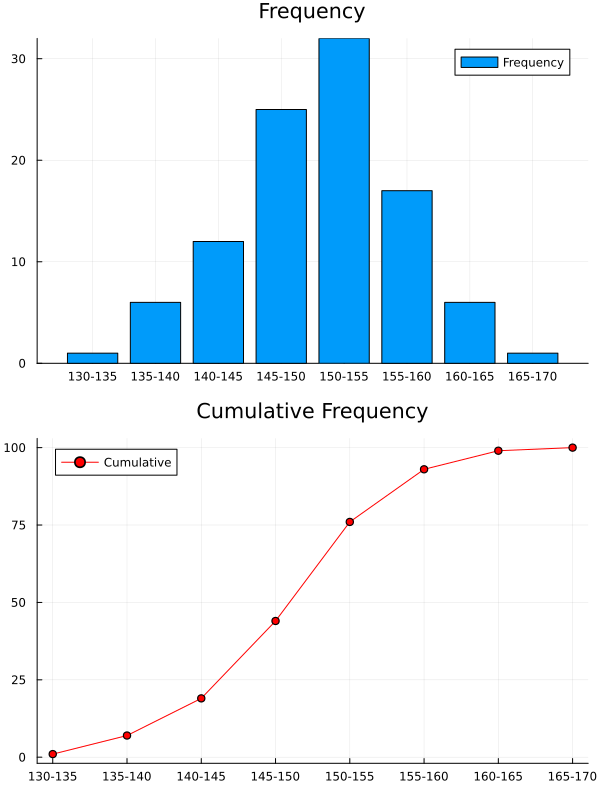

度数分布と累積度数

●横棒グラフ

Plots で横棒グラフを描くには、関数 bar() に属性 orientation=:horizontal を指定します。ただし、M.Hiroi が使用している Plots (バックエンド GR) では、x 軸と y 軸の目盛りが変更されません。バックエンドを変更する、または他のバージョンでは正常に動作するかもしれませんが未確認です。ここでは xticks, yticks, ylims を使って x / y 軸の目盛りを手動で設定しています。

リスト : 横棒グラフ

using Plots

bins = ["130-135", "135-140", "140-145", "145-150", "150-155", "155-160", "160-165", "165-170"]
count = [1, 6, 12, 25, 32, 17, 6, 1]

bar(bins, count, orientation = :horizontal,
    xticks=0:10:40, yticks=(0.5 : 7.5, bins), ylims=(0, 8), title="Frequency", label="Frequency")

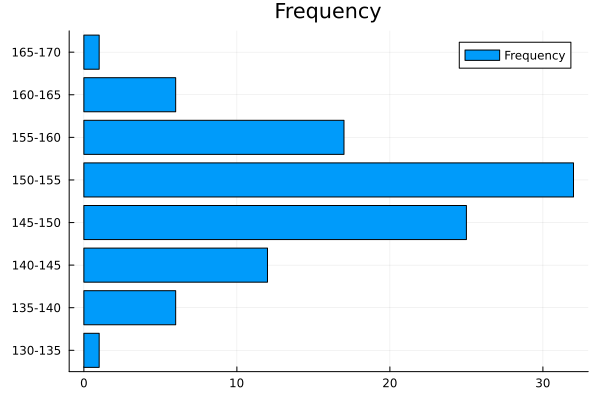

横棒グラフ

●相関図

一方が増加するときに他方も増加傾向が見られる場合を「正の相関」があるといい、他方に減少傾向が見られる場合を「負の相関」があるといいます。また、相関関係が明瞭な場合を「強い相関」といい、不明瞭な場合を「弱い相関」といいます。文章で説明してもわかりにくいのて、図に示すことにしましょう。

たとえば、次の配列に示す対のデータ [x, y] が 30 個あります。

リスト : 対のデータ (1)

# 強い正の相関
data1 = [
    [4.6, 5.5], [0.0, 1.7], [6.4, 7.2], [6.5, 8.3],
    [4.4, 5.7], [1.1, 1.1], [2.8, 4.1], [5.1, 6.7],
    [3.4, 5.0], [5.8, 6.6], [5.7, 6.3], [5.5, 5.6],
    [7.9, 8.7], [3.0, 3.6], [6.8, 8.2], [6.2, 6.2],
    [4.0, 5.0], [8.6, 9.5], [7.5, 8.9], [1.3, 2.6],
    [6.3, 7.4], [3.1, 5.0], [6.1, 8.2], [5.3, 6.6],
    [3.9, 5.1], [5.8, 7.0], [2.6, 3.5], [4.8, 6.3],
    [2.2, 2.9], [5.3, 6.9]
];

これを平面上にプロットしたものを「相関図 (correlation diagram)」とか「散布図」といいます。散布図は関数 scatter() で簡単に作成することができます。

リスト : 散布図 (1)

using Plots

# 強い正の相関
data1 = [
    [4.6, 5.5], [0.0, 1.7], [6.4, 7.2], [6.5, 8.3],
    [4.4, 5.7], [1.1, 1.1], [2.8, 4.1], [5.1, 6.7],
    [3.4, 5.0], [5.8, 6.6], [5.7, 6.3], [5.5, 5.6],
    [7.9, 8.7], [3.0, 3.6], [6.8, 8.2], [6.2, 6.2],
    [4.0, 5.0], [8.6, 9.5], [7.5, 8.9], [1.3, 2.6],
    [6.3, 7.4], [3.1, 5.0], [6.1, 8.2], [5.3, 6.6],
    [3.9, 5.1], [5.8, 7.0], [2.6, 3.5], [4.8, 6.3],
    [2.2, 2.9], [5.3, 6.9]
]

xs = [x[1] for x = data1]
ys = [x[2] for x = data1]

scatter(xs, ys, title="Simple Scatter Plot", label="Data1")

散布図は関数 scatter(x, y) で生成する
引数 x は x 軸の値を格納した配列、y は y 軸の値を格納した配列
マーカーの形: markershape (例: :circle, :square, :cross)
マーカーのサイズ: markersize (数値で指定)
マーカーの色: markercolor (例: :red, :blue)
枠線の色 / 太さ: markerstrokecolor, markerstrokewidth
透明度: alpha (0.0〜1.0)

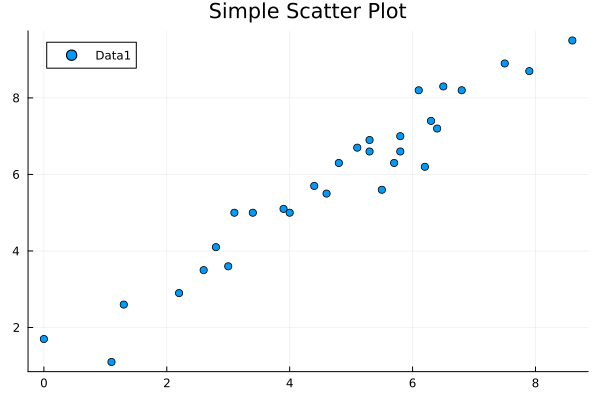

散布図 (1)

横軸を x, 縦軸を y とすると、x が増加すると y も増加していることが一目でわかります。これが正の相関です。そして、点がある直線上に並んでいることもわかるでしょう。強い相関性を示しています。

もちろん、複数のデータを表示することもできます。

リスト : 対のデータ (2)

using Plots

# 強い正の相関
data1 = [
    [4.6, 5.5], [0.0, 1.7], [6.4, 7.2], [6.5, 8.3],
    [4.4, 5.7], [1.1, 1.1], [2.8, 4.1], [5.1, 6.7],
    [3.4, 5.0], [5.8, 6.6], [5.7, 6.3], [5.5, 5.6],
    [7.9, 8.7], [3.0, 3.6], [6.8, 8.2], [6.2, 6.2],
    [4.0, 5.0], [8.6, 9.5], [7.5, 8.9], [1.3, 2.6],
    [6.3, 7.4], [3.1, 5.0], [6.1, 8.2], [5.3, 6.6],
    [3.9, 5.1], [5.8, 7.0], [2.6, 3.5], [4.8, 6.3],
    [2.2, 2.9], [5.3, 6.9]
]

# 強い負の相関
const data2 = [
    [6.1, 3.7], [3.9, 7.5], [8.6, 1.7], [5.9, 3.9],
    [3.5, 5.5], [7.0, 2.4], [0.9, 9.8], [0.0, 10.2],
    [5.2, 4.2], [3.5, 6.5], [6.9, 3.2], [4.3, 5.9],
    [5.0, 5.9], [7.4, 3.3], [3.1, 6.6], [4.0, 6.2],
    [6.9, 2.9], [4.8, 5.0], [10.6, 0.0], [4.7, 4.3],
    [2.9, 7.6], [7.2, 2.2], [3.6, 6.0], [5.5, 4.3],
    [5.5, 4.5], [6.9, 3.2], [5.8, 3.6], [4.8, 4.6],
    [7.3, 2.5], [4.7, 5.4]
]

xs1 = [x[1] for x = data1]
ys1 = [x[2] for x = data1]
xs2 = [x[1] for x = data2]
ys2 = [x[2] for x = data2]

scatter([xs1, xs2], [ys1, ys2], title="Simple Scatter Plot", label=["Data1" "Data2"])

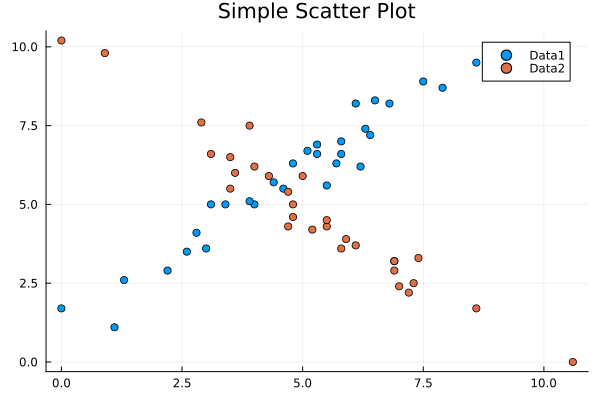

散布図 (2)

●バブルチャート

バブルチャートは、対となるデータに加えて、それに関係するもう一つのデータの量を円の大きさで表したグラフです。Plots の場合、関数 scatter() を使用し、属性 markersize にデータのサイズを渡すことで、プロットする点の大きさが変化するグラフになります。

markersize: バブルの大きさを指定する。配列を渡すことで、各点のサイズを個別に変更できる。
markercolor: バブルの色を指定する。数値配列を渡せば、値に応じたグラデーション (カラーマップ) を適用できる。
markeralpha, alpha: バブルの透過度 (0.0 - 1.0) を設定する。重なり合う部分が見やすくなる。
markerstrokewidth: バブルの枠線の太さを設定する。0 にすると枠線なしになる。

リスト : バブルチャート (1)

using Plots

x = [128, 139.4, 129.7, 129.7, 127.9, 127.2, 144.1, 130.4, 140.4]
y = [26.2, 37, 29.6, 29.6, 26.3, 26.9, 42.5, 28.7, 39.5]
z = [14, 11, 8, 9, 17.5, 19, 22, 26, 12.5]

scatter(x, y, markersize = z, alpha = 0.5, label = "data1",
        xlims=(126, 146), ylims=(24, 44), title = "Bubble Chart")

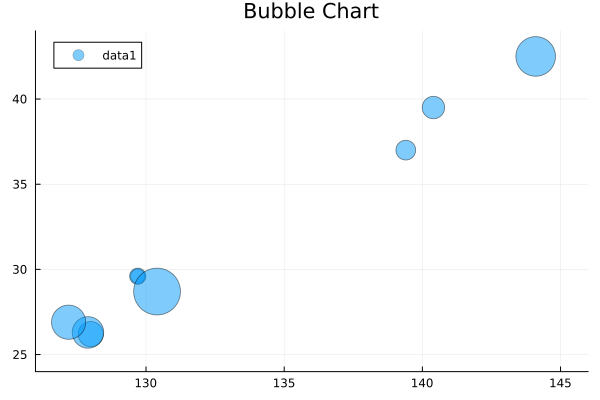

バブルチャート (1)

リスト : バブルチャート (2)

using Plots

x  = [10, 20, 30, 40, 50, 60]
y1 = [15.6, 15.0, 15.8, 16.1, 16.9, 16.9]
z1 = [4, 8, 16, 12, 10, 20]

y2 = [16.9, 16,5, 16.3, 17.1, 16.6, 16.4]
z2 = [20, 10, 12, 16, 8, 4]

scatter(x, y1, markersize=z1, ylims=(14, 18), alpha=0.5, label="data1", title="Bubble Chart")
scatter!(x, y2, markersize=z2, alpha=0.5, label="data2")

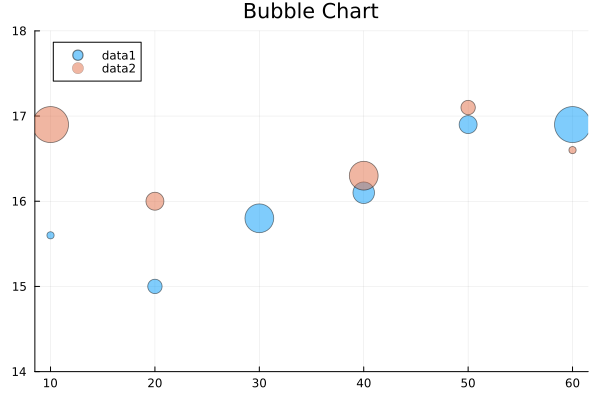

バブルチャート (2)

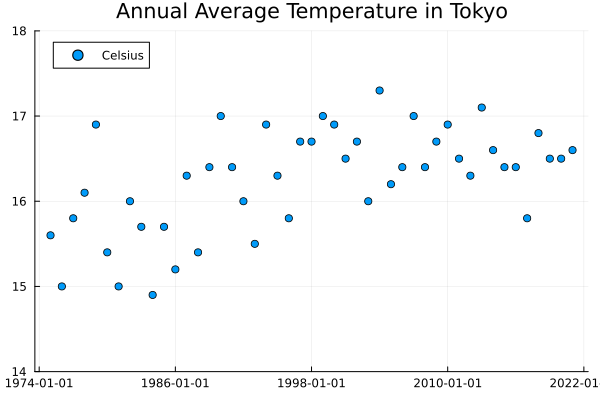

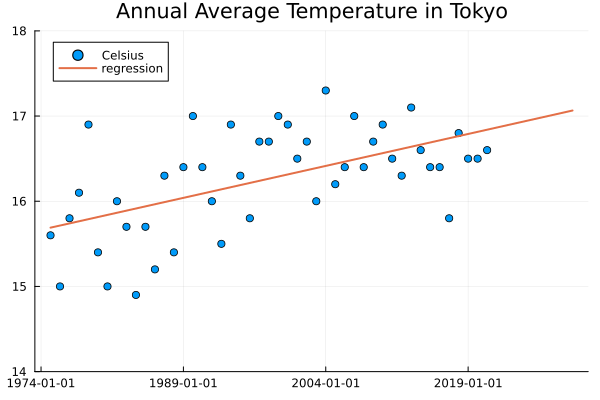

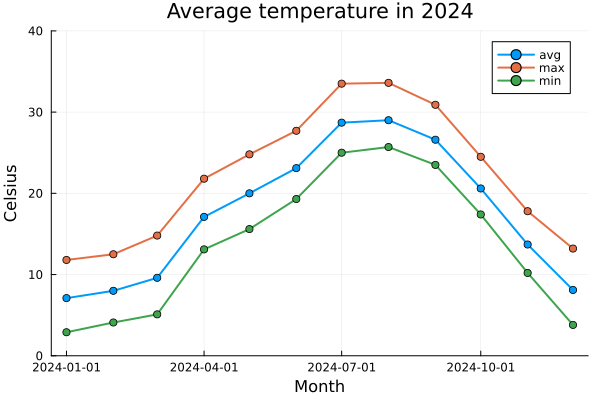

●時系列チャート

Plots を使用した時系列チャートの作成は、標準ライブラリ Dates を組み合わせて時間を定義するのが一般的です。基本的には、グラフを描画する関数に Dates のデータを渡すだけで簡単に行えます。それでは簡単な例題として、東京の年平均気温を散布図で表してみましょう。データは「気象庁: 年ごとの値 (東京)」の 1975 年から 2021 年までの年平均気温を用いました。

表 : 東京の年平均気温(℃)
1975	1976	1977	1978	1979	1980	1981	1982
15.6	15.0	15.8	16.1	16.9	15.4	15.0	16.0
1983	1984	1985	1986	1987	1988	1989	1990
15.7	14.9	15.7	15.2	16.3	15.4	16.4	17.0
1991	1992	1993	1994	1995	1996	1997	1998
16.4	16.0	15.5	15.9	16.3	15.8	16.7	16.7
1999	2000	2001	2002	2003	2004	2005	2006
17.0	16.9	16.5	16.7	16.0	17.3	16.2	16.4
2007	2008	2009	2010	2011	2012	2013	2014
17.0	16.4	16.7	16.9	16.5	16.3	17.1	16.6
2015	2016	2017	2018	2019	2020	2021
16.4	16.4	15.8	16.8	16.5	16.5	16.6

このように、一定の時間経過によって計測されたデータ列のことを「時系列 (time series)」といいます。

リスト : 時系列チャート

using Dates
using Plots

x = [Date(n) for n in range(1975, 2021)]
y = [
    15.6, 15.0, 15.8, 16.1, 16.9, 15.4, 15.0, 16.0, 15.7, 14.9,
    15.7, 15.2, 16.3, 15.4, 16.4, 17.0, 16.4, 16.0, 15.5, 16.9,
    16.3, 15.8, 16.7, 16.7, 17.0, 16.9, 16.5, 16.7, 16.0, 17.3,
    16.2, 16.4, 17.0, 16.4, 16.7, 16.9, 16.5, 16.3, 17.1, 16.6,
    16.4, 16.4, 15.8, 16.8, 16.5, 16.5, 16.6
]

scatter(x, y, ylims=(14, 18), label="Celsius",
        title="Annual Average Temperature in Tokyo")

Date: 日付。Date(2024, 3, 24) のように作成。today() で今日の日付を取得可能。
DateTime: 日付と時刻。now() で現在日時を取得可能。
Time: 時刻のみ（精度：ナノ秒）。Time(12, 30, 0) のように作成。

時系列チャート (1)

リスト : 時系列チャート (2)

using Dates
using Plots

# 平均気温
ys1 = [7.1, 8.0, 9.6, 17.1, 20.0, 23.1, 28.7, 29.0, 26.6, 20.6, 13.7, 8.1]

# 最高気温
ys2 = [11.8, 12.5, 14.8, 21.8, 24.8, 27.7, 33.5, 33.6, 30.9, 24.5, 17.8, 13.2]

# 最低気温
ys3 = [2.9, 4.1, 5.1, 13.1, 15.6, 19.3, 25.0, 25.7, 23.5, 17.4, 10.2, 3.8]

plot([Date(2024, m) for m in 1 : 12],
     [ys1, ys2, ys3],
     ylims=(0, 40),
     lw=2, markershape=:circle,
     title="Average temperature in 2024", xlabel="Month", ylabel="Celsius",
     label=["avg" "max" "min"])

時系列チャート (2)

●回帰直線

2 つの確率変数の間に相関が認められるとき、その関係を曲線や曲面で代表することを「回帰 (regression)」といいます。相関に線形傾向が見られる場合、その関係を一本の直線で表すことができます。これを「直線回帰」とか「線形回帰」といい、その直線を「回帰直線」といいます。詳しい説明は拙作のページをお読みください。

Algorithms with Python: 番外編 : 統計学の基礎知識 [3]

簡単な例題として、東京の年平均気温が今後どの程度上昇するか、回帰を用いて推定してみましょう。上記ページの方法で計算したところ、回帰直線は y = 0.025 * (x - 1975) + 15.69 になりました。散布図に回帰直線を描画するのは簡単です。1975 年と 2030 年の y の値を求めると (1975, 15.69), (2030, 17.065) になります。あとは plot() で散布図上に回帰直線を引くだけです。

リスト : 回帰直線

using Dates
using Plots

x = [Date(n) for n in range(1975, 2021)]
y = [
    15.6, 15.0, 15.8, 16.1, 16.9, 15.4, 15.0, 16.0, 15.7, 14.9,
    15.7, 15.2, 16.3, 15.4, 16.4, 17.0, 16.4, 16.0, 15.5, 16.9,
    16.3, 15.8, 16.7, 16.7, 17.0, 16.9, 16.5, 16.7, 16.0, 17.3,
    16.2, 16.4, 17.0, 16.4, 16.7, 16.9, 16.5, 16.3, 17.1, 16.6,
    16.4, 16.4, 15.8, 16.8, 16.5, 16.5, 16.6
]

scatter(x, y, ylims=(14, 18), label="Celsius",
        title="Annual Average Temperature in Tokyo")
plot!([Date(1975), Date(2030)], [15.69, 17.065], label="regression", lw=2)

回帰直線

●対数グラフ

グラフの一方の軸が対数スケールになっているグラフを「片対数グラフ (Semi-log graph)」といい、両方の軸が対数スケールになっているグラフを「両対数グラフ (Log-log graph)」といいます。Plots で対数グラフを描画する方法は簡単です。x, y 軸のスケールを設定する属性 xscale, yscale に以下の値を指定するだけです。

:identity (デフォルト), 通常の線形スケール。
:log10, 常用対数。最も一般的に使用される。
:log2, 底が 2 の対数。情報理論やバイナリ計算のデータに便利
:ln, 自然対数。

リスト : 片対数グラフ (1)

using Plots

x = 0:4
y = [10 ^ n for n = x]

# y軸を対数スケールにする
plot(x, y, yscale=:log10, title="Semi-log Plot (y-axis)", label="10 ^ x")

たとえば、yscale に :log10 を指定すると、y 軸は対数スケールになる

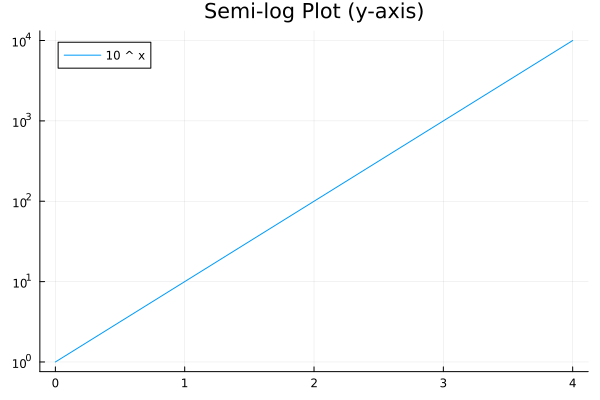

片対数グラフ (1)

リスト : 片対数グラフ (2)

using Plots

x = 0:4
y = [exp(n) for n = x]

# y 軸を対数スケールにする
plot(x, y, yscale=:log10, minorgrid=true, title="Semi-log Plot (y-axis)", label="exp(x)")

minorgrid=true とすると、細かい目盛り (補助目盛り) が付く

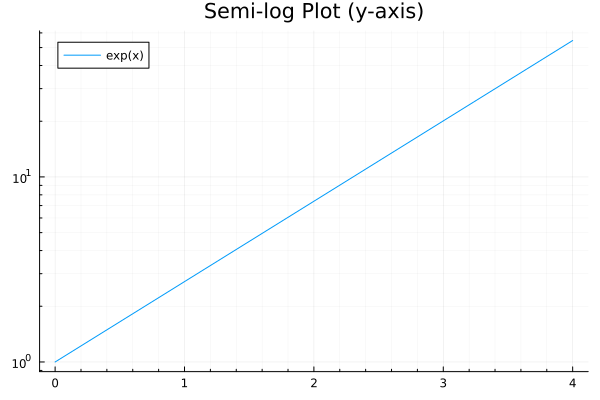

片対数グラフ (2)

●円グラフ

次は度数分布表を円グラフで描画してみましょう。

リスト : 円グラフ

using Plots

ls = ["130-135", "135-140", "140-145", "145-150", "150-155", "155-160", "160-165", "165-170"]
vs = [1, 6, 12, 25, 32, 17, 6, 1]

pie(ls, vs, lc=:white, title="Pie Chart")

円グラフは関数 pie() で描画する
枠の色 (lc) を背景色と同じにすると、見た目がちょっとかわる
属性 hole, hole_size に値 (0.0 - 1.0) を指定すると、ドーナッツ型になるようだ
ただし、バックエンドが GR では動作しない
他のバックエンドでの動作は未確認

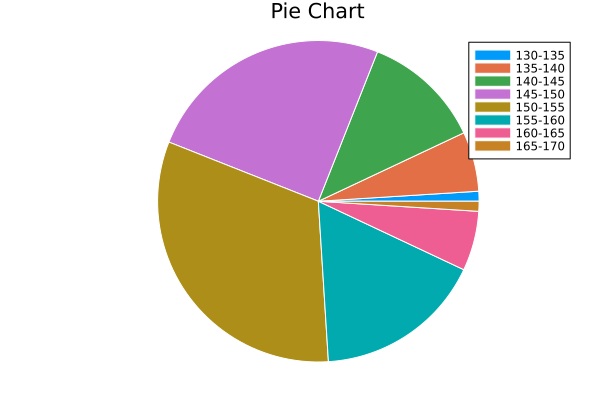

円グラフ

Julia Language Programming
