PuLP による数理最適化超入門

●巡回セールスマン問題

都市が下図のように散らばっているとします。セールスマンは各都市を 1 回ずつもれなく訪問して帰ってこなくてはなりません。このとき、一番短い巡路 (全ての都市を含む単純な閉路) を見つけるのが「巡回セールスマン問題 (Traveling Salesperson Problem, TSP)」です。

巡路の長さは自由に定義してもかまいません。たとえば、時間であったり料金であってもいいのですが、今回はオーソドックスに「距離」と定義することにしましょう。

上図の場合、都市の個数は 6 つあるので、巡路の総数は (6 - 1)! / 2 = 60 通りしかありません。これならば総当りで簡単に答えを求めることができます。ところが、都市の個数が多くなると簡単ではありません。n 個の都市の場合は (n - 1)! / 2 の巡路を調べなくてはいけません。巡路の総数が n の階乗に比例して増えるというのは、まさに爆発的に増えるので、n が増えると厳密解を求めるのは大変困難になります。

今回は PuLP を使って、巡回セールスマン問題を解いてみましょう。

●プログラムの作成

今回は拙作のページ Algorithms with Python 巡回セールスマン問題 [4] で作成したプログラムと同様に、標準入力からデータを読み込むことにします。あとのプログラムは拙作のページハミルトン閉路で作成したものとほぼ同じですが、目的関数を設定して最小値を求めるように修正します。プログラムは次のようになります。

リスト : 巡回セールスマン問題

import sys, math, time
import pulp

# 標準入力よりデータを読み込む
def read_data():
    buff = []
    for a in sys.stdin:
        b = a.split()
        buff.append((int(b[0]), int(b[1])))
    return buff

# 距離を求める
def distance(p1, p2):
    dx = p1[0] - p2[0]
    dy = p1[1] - p2[1]
    return math.sqrt(dx * dx + dy * dy)

# 隣接行列の生成
def make_matrix(ps):
    return [[distance(p1, p2) for p2 in ps] for p1 in ps]

# 解を求める
def solver(ps):
    size = len(ps)
    ws = make_matrix(ps)   # 隣接行列

    prob = pulp.LpProblem('tsp')

    # 変数の生成
    xs = []
    for i in range(size):
        xs1 = [pulp.LpVariable('x{}_{}'.format(i, j), cat='Binary') for j in range(size)]
        xs.append(xs1)
    us = [pulp.LpVariable('u{}'.format(i), cat='Integer', lowBound=0, upBound=size-1) for i in range(size)]

    # 目的関数
    prob += pulp.lpSum([pulp.lpDot(w, x) for w, x in zip(ws, xs)])

    # 制約条件
    for i in range(size):
        prob += pulp.lpSum([xs[j][i] for j in range(size)]) == 1
        prob += pulp.lpSum([xs[i][j] for j in range(size)]) == 1

    # 自分自身への辺は選択しない
    for i in range(size): prob += xs[i][i] == 0

    # 頂点に対応する変数の制約
    for i in range(size):
        for j in range(1, size):
            if i == j: continue
            prob += us[i] + 1 - (size - 1) * (1 - xs[i][j]) <= us[j]

    prob += us[0] == 0                 # スタート
    for i in range(1, size): prob += 1 <= us[i]

    s = time.time()
    status = prob.solve(pulp.PULP_CBC_CMD(msg=0))
    print("Status", pulp.LpStatus[status])
    print([int(u.value()) for u in us])
    print("z", prob.objective.value())
    print(time.time() - s)

# 実行
solver(read_data())

データは関数 read_data() で読み込み、それを関数 solver() に渡します。引数 ps から関数 make_matrix() で隣接行列を生成します。目的関数は最短経路問題と同じで、選択した辺の長さの合計値になります。制約条件ですが、まずは「ハミルトン閉路」と同じ条件で試してみましょう。

テストデータは拙作のページ Algorithms with Python 巡回セールスマン問題 [4] と同じものを使用します。

        表 : テストデータ

r19.txt  r20.txt  r21.txt  r22.txt  r23.txt
--------------------------------------------
422 295  396 162  323 424  264 95   346 106
140 324  96 38    22 396   137 222  140 414
275 118  221 336  205 19   298 156  363 298
282 64   121 380  61 116   323 136  136 268
403 324  416 85   379 156  359 364  321 31
200 335  98 296   75 320   122 283  367 367
377 417  377 78   356 96   79 235   23 428
376 80   44 400   242 423  321 358  375 428
118 40   84 61    78 421   37 59    226 312
358 58   319 380  24 222   80 382   50 388
258 81   117 278  320 257  82 320   85 27
84 380   22 103   157 245  219 119  388 396
275 402  162 381  345 199  417 245  48 328
79 60    244 417  45 121   182 379  143 382
384 320  317 120  319 185  425 102  107 112
57 242   260 256  58 77    223 282  330 336
224 60   280 202  44 184   320 18   228 300
155 316  223 61   235 375  183 155  364 167
44 305   124 119  98 299   144 283  305 308
         182 263  38 216   258 220  212 45
                  238 305  95 165   152 21
                           84 423   263 352
                                    176 258

都市の数は 19 から 23 までで、配置は乱数で決めたものです。実行結果は次のようになりました。

$ python3 tsp0.py < r19.txt
Status Optimal
[0, 12, 4, 3, 18, 14, 16, 1, 7, 2, 5, 11, 15, 8, 17, 9, 6, 13, 10]
z 1444.0588618791196
5.065310955047607

$ python3 tsp0.py < r20.txt
Status Optimal
[0, 5, 17, 13, 1, 11, 2, 12, 6, 16, 10, 7, 14, 15, 3, 18, 19, 4, 8, 9]
z 1672.3115177286468
13.73769497871399

$ python3 tsp0.py < r21.txt
Status Optimal
[0, 18, 8, 10, 6, 17, 7, 20, 19, 13, 3, 15, 5, 11, 4, 9, 12, 1, 16, 14, 2]
z 1623.6108717441127
12.862587928771973

$ python3 tsp0.py < r22.txt
Status Optimal
[0, 16, 1, 2, 6, 14, 17, 7, 19, 12, 13, 21, 5, 10, 4, 9, 3, 20, 15, 8, 18, 11]
z 1873.8983412008597
12.548322677612305

$ python3 tsp0.py < r23.txt
Status Optimal
[0, 12, 2, 16, 22, 3, 13, 5, 10, 14, 19, 4, 15, 11, 18, 6, 9, 1, 7, 21, 20, 8, 17]
z 1694.4037091208972
7.958694696426392

        表 : 実行結果

                         秒
        :  距離  :   CBC  :   dp
--------+--------+--------+--------
r19.txt : 1444.1 :   5.06 :  13.19
r20.txt : 1672.3 :  13.74 :  28.01
r21.txt : 1623.6 :  12.86 :  61.87
r22.txt : 1873.9 :  12.55 : 135.79
r23.txt : 1694.4 :   7.96 :  ----

実行環境 : Python 3.10.6, PuLP 2.7.0, Ubunts 22.04 LTS (WSL2, Windows 10), Intel Core i5-6200U 2.30GHz

dp は巡回セールスマン問題 [4] で作成した動的計画法のプログラムで厳密解を求めた時の実行時間です。r23.txt の場合、時間がかかりすぎたので、途中であきらめました。Python 3.8.10 (WSL1) で実行したときは約 5 分で解くことができました。MTZ 方式の制約はまだ弱いのですが、それでも dp よりは速くなりました。そこで、参考 URL 5 を参考に、MTZ 方式の制約を強化してみましょう。

●MTZ 方式の強化

MTZ 方式は辺 \(X_{ij}\) (i -> j) を使った制約式ですが、ここに辺 \(X_{ji}\) (j -> i) の条件を加えます。次の式を見てください。

\(\begin{array}{lll} 1. & us[i] + 1 - (size - 1) \times (1 - xs[i][j]) \leq us[j] & (j \ne 0, i \ne j) \\ 2. & us[i] + 1 - (size - 1) \times (1 - xs[i][j]) + (size - 3) \times xs[j][i] \leq us[j] & (i, j \ne 0, i \ne j) \end{array}\)

\(\begin{array}{lll} (a) & X_{ij} = 0, X_{ji} = 0 & us[i] + 2 - size \leq us[j] \\ (b) & X_{ij} = 1, X_{ji} = 0 & us[i] + 1 \leq us[j] \\ (c) & X_{ij} = 0, X_{ji} = 1 & us[i] + 1 - size + 1 + size - 3 \leq us[j] \\ & & us[i] \leq us[j] + 1 \\ (d) & X_{ij} = 1, X_{ji} = 1 & us[i] + 1 + size - 3 \leq us[j] \\ & & us[i] + size - 2 \leq us[j] \end{array}\)

\(X_{ji}\) が 0 の場合、式 2 は (a) または (b) になります。これは式 1 と同じ制約ですね。次に \(X_{ji}\) が 1 の場合を考えます。\(X_{ij}\) が 0 であれば、式 2 は \(us[i] \leq us[j] + 1\) (c) となります。j -> i に行く辺を選ぶのですから、\(us[i]\) の値は \(us[j] + 1\) になるので式 (c) を満たします。

最後に、\(X_{ij}\) と \(X_{ji}\) が 1 の場合を考えます (式 (d))。\(us[i]\) が最小値の 1 のとき、式 (d) は \(size - 1 \leq us[j]\) になるので条件を満たしますが、それ以外の値では条件を満たさないことがわかります。つまり、\(X_{ij}\) と \(X_{ji}\) は同時に選ぶことはできない、という制約を表していると考えることができます。

プログラムの修正は簡単ですが、MTZ 方式の制約を設定するとき、for ループの変数 i も 0 を除外することをお忘れなく。

それでは、実行してみましょう。

$ python3 tsp1.py < r19.txt
Status Optimal
z 1444.0588618791196
[0, 12, 4, 3, 18, 14, 16, 1, 7, 2, 5, 11, 15, 8, 17, 9, 6, 13, 10]
0.8493046760559082

$ python3 tsp1.py < r20.txt
Status Optimal
z 1672.3115177286468
[0, 5, 17, 13, 1, 11, 2, 12, 6, 16, 10, 7, 14, 15, 3, 18, 19, 4, 8, 9]
3.683788776397705

$ python3 tsp1.py < r21.txt
Status Optimal
z 1623.6108717441127
[0, 18, 8, 10, 6, 17, 7, 20, 19, 13, 3, 15, 5, 11, 4, 9, 12, 1, 16, 14, 2]
3.900728225708008

$ python3 tsp1.py < r22.txt
Status Optimal
z 1873.8983412008597
[0, 6, 21, 20, 16, 8, 5, 15, 3, 10, 9, 1, 17, 12, 18, 13, 19, 2, 7, 14, 4, 11]
1.4932434558868408

$ python3 tsp1.py < r23.txt
Status Optimal
z 1694.4037091208972
[0, 11, 21, 7, 1, 20, 10, 18, 13, 9, 4, 19, 8, 12, 5, 17, 14, 22, 16, 2, 3, 15, 6]
4.677115201950073

        表 : 実行結果

                         秒
        :  距離  :  MTZ0  :  MTZ1
--------+--------+--------+--------
r19.txt : 1444.1 :   5.06 :  0.85
r20.txt : 1672.3 :  13.74 :  3.68
r21.txt : 1623.6 :  12.86 :  3.90
r22.txt : 1873.9 :  12.55 :  1.49
r23.txt : 1694.4 :   7.96 :  4.68

実行環境 : Python 3.10.6, PuLP 2.7.0, Ubunts 22.04 LTS (WSL2, Windows 10), Intel Core i5-6200U 2.30GHz

MTZ 方式の制約を強化することで、実行時間を短縮することができました。

●MTZ 方式の強化 (2)

制約式の強化はこれだけではありません。us[i] (i != 0) の範囲は 1 から size - 1 までですが、ここにも辺 \(X_{ij}\) と \(X_{ji}\) を使った制約を追加することができます。次の式を見てください。

\(\begin{array}{ll} 1. & 1 \leq U_{i} \leq size - 1, \ (i \ne 0) \\ 2a.& 1 + (1 - X_{0i}) + (size - 3) \times X_{i0} \leq U_{i} \\ 2b.& U_{i} \leq (size - 1) - (1 - X_{i0}) - (size - 3) \times X_{0i} \end{array}\)

式 2a は \(U_{i}\) の下界を表し、式 2b は上界を表しています。まず最初に、式 2a から説明しましょう。次の式を見てください。

\(\begin{array}{lll} a. & X_{0i} = 0, X_{i0} = 0 & 2 \leq U_{i} \\ b. & X_{0i} = 1, X_{i0} = 0 & 1 \leq U_{i} \\ c. & X_{0i} = 0, X_{i0} = 1 & size - 1 \leq U_{i} \\ d. & X_{0i} = 1, X_{i0} = 1 & size - 2 \leq U_{i} \end{array}\)

辺 \(X_{0i}\) は最初に選択する辺、\(X_{i0}\) は最後に選択する辺を表します。a の場合、\(X_{0i}\) は 0 なので、\(U_{i}\) は 2 以上であることがわかります。b の場合、\(X_{0i}\) は 1 なので、\(U_{i}\) は 1 になります。c の場合、\(X_{i0}\) は 1 なので、\(U_{i}\) の値は size - 1 となります。d の場合、最後に選択する辺は条件を満たしますが、最初に選択する辺は条件を満たしません。つまり、2 つの辺を同時に選ぶことはできないわけです。

次に式 2b を説明します。

\(\begin{array}{lll} a. & X_{0i} = 0, X_{i0} = 0 & U_{i} \leq size - 2 \\ b. & X_{0i} = 1, X_{i0} = 0 & U_{i} \leq 1 \\ c. & X_{0i} = 0, X_{i0} = 1 & U_{i} \leq size - 1 \\ d. & X_{0i} = 1, X_{i0} = 1 & U_{i} \leq 2 \end{array}\)

a の場合、\(X_{i0}\) は 0 なので、\(U_{i}\) の値は size - 2 以下になります。b の場合、\(X_{0i}\) は 1 なので、\(U_{i}\) の値は 1 になります。c の場合、\(X_{i0}\) が 1 なので、\(U_{i}\) の値は size - 1 となります。d の場合、最初に選択する辺は条件を満たしていますが、最後に選択する辺は条件を満たしません。つまり、2 つの辺を同時に選ぶことはできないわけです。

以上の制約条件を設定するプログラムは次のようになります。

リスト : 制約条件の設定

    # 頂点に対応する変数の制約
    for i in range(1, size):
        for j in range(1, size):
            if i == j: continue
            prob += us[i] + 1 - size * (1 - xs[i][j]) + (size - 3) * xs[j][i] <= us[j]
    # 上界と下界の制約
    for i in range(1, size):
        prob += 1 + (1 - xs[0][i]) + (size - 3) * xs[i][0] <= us[i]
        prob += us[i] <= (size - 1) - (1 - xs[i][0]) - (size - 3) * xs[0][i]

制約条件の式をそのままプログラムしただけなので、とくに難しいところはないと思います。

それでは実行してみましょう。

$ python3 tsp2.py < r19.txt
Status Optimal
z 1444.0588618791196
[0, 12, 4, 3, 18, 14, 16, 1, 7, 2, 5, 11, 15, 8, 17, 9, 6, 13, 10]
0.36330270767211914

$ python3 tsp2.py < r20.txt
Status Optimal
z 1672.3115177286468
[0, 5, 17, 13, 1, 11, 2, 12, 6, 16, 10, 7, 14, 15, 3, 18, 19, 4, 8, 9]
1.5430612564086914

$ python3 tsp2.py < r21.txt
Status Optimal
z 1623.610871744113
[0, 3, 13, 11, 15, 4, 14, 1, 2, 8, 18, 6, 16, 10, 17, 12, 9, 20, 5, 7, 19]
1.1122725009918213

$ python3 tsp2.py < r22.txt
Status Optimal
z 1873.8983412008597
[0, 16, 1, 2, 6, 14, 17, 7, 19, 12, 13, 21, 5, 10, 4, 9, 3, 20, 15, 8, 18, 11]
0.48087644577026367

$ python3 tsp2.py < r23.txt
Status Optimal
z 1694.4037091208972
[0, 12, 2, 16, 22, 3, 13, 5, 10, 14, 19, 4, 15, 11, 18, 6, 9, 1, 7, 21, 20, 8, 17]
2.641566753387451

        表 : 実行結果

                         秒
        :  距離  :  MTZ0  :  MTZ1  :  MTZ2
--------+--------+--------+--------+--------
r19.txt : 1444.1 :   5.06 :  0.85  :  0.36
r20.txt : 1672.3 :  13.74 :  3.68  :  1.54
r21.txt : 1623.6 :  12.86 :  3.90  :  1.11
r22.txt : 1873.9 :  12.55 :  1.49  :  0.48
r23.txt : 1694.4 :   7.96 :  4.68  :  2.64

実行環境 : Python 3.10.6, PuLP 2.7.0, Ubunts 22.04 LTS (WSL2, Windows 10), Intel Core i5-6200U 2.30GHz

上界と下界の制約を強化した効果はとても大きいですね。最適化ソルバーを使う場合、適切な制約条件を設定することがいかに重要であるか、実感することができました。

ご参考までに、都市を 30 から 35 に増やして実行してみました。都市のデータはプログラムリストの中に記述してあります。興味のある方はいろいろ試してみてください。

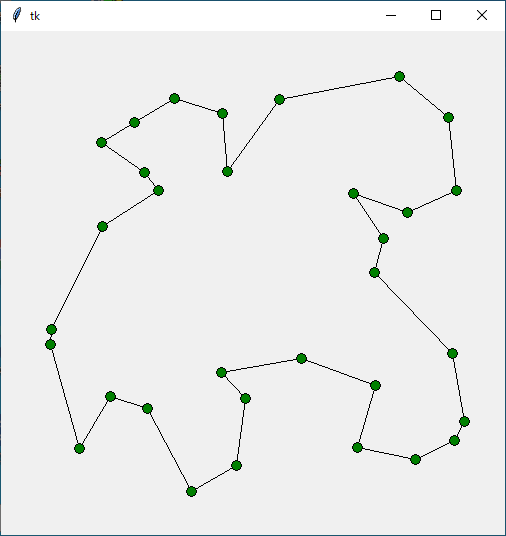

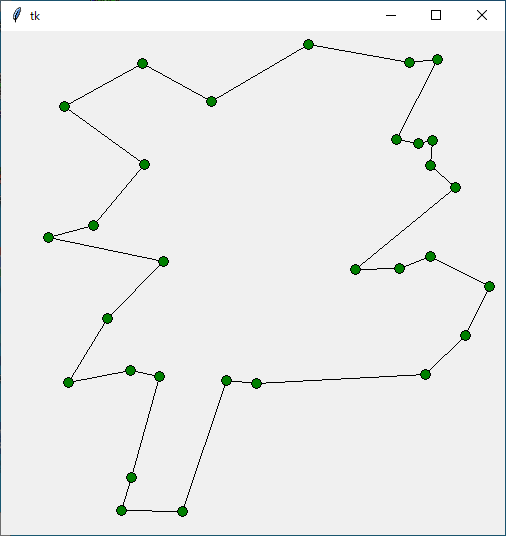

都市 = 30

Status Optimal
z 2107.1164165203804
[0, 9, 6, 16, 23, 10, 11, 5, 21, 3, 2, 12, 20, 28, 1, 22, 8, 13, 17, 4, 25, 14,
24, 27, 18, 19, 29, 26, 7, 15]
5.7379536628723145

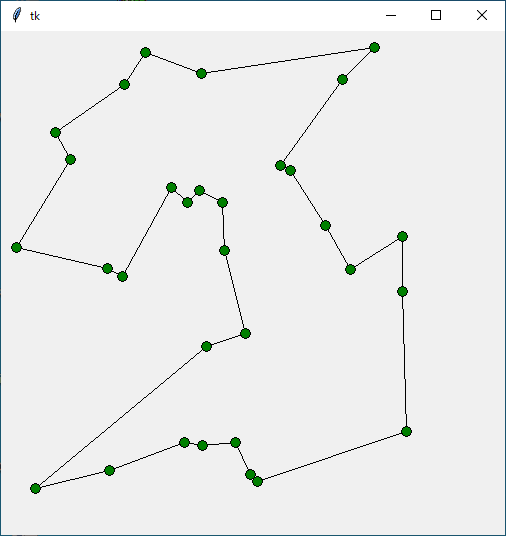

都市 = 31

Status Optimal
z 2109.987751296947
[0, 11, 13, 25, 15, 12, 6, 24, 21, 2, 3, 16, 18, 30, 29, 28, 20, 27, 8, 17, 4,
14, 26, 23, 1, 22, 19, 9, 10, 5, 7]
1.908207893371582

都市 = 32

Status Optimal
z 2000.4848173951339
[0, 9, 13, 20, 15, 25, 12, 21, 19, 6, 16, 10, 30, 4, 14, 1, 26, 8, 28, 11, 24,
31, 18, 17, 3, 27, 29, 23, 2, 22, 7, 5]
0.6576001644134521

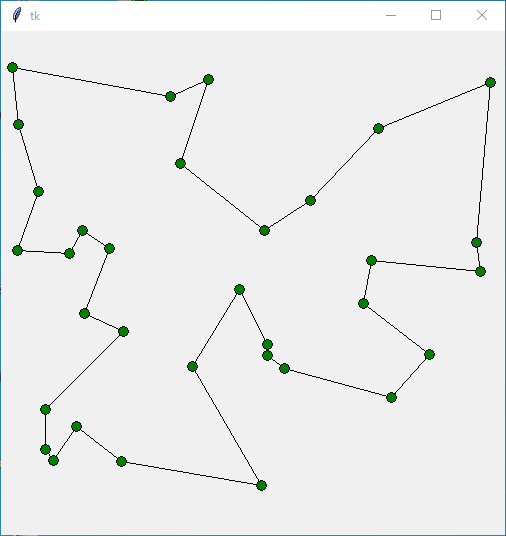

都市 = 33

Status Optimal
z 2407.4327709030326
[0, 6, 10, 15, 4, 27, 30, 29, 31, 19, 5, 1, 17, 2, 3, 12, 32, 13, 25, 8, 22, 21,
18, 14, 16, 24, 26, 28, 23, 9, 11, 7, 20]
61.740641832351685

都市 = 34

Status Optimal
z 2318.344547552223
[0, 10, 18, 5, 9, 24, 12, 23, 1, 14, 19, 3, 30, 28, 27, 33, 4, 16, 13, 20, 26,
8, 2, 31, 29, 15, 7, 21, 11, 17, 6, 22, 25, 32]
3.7241899967193604

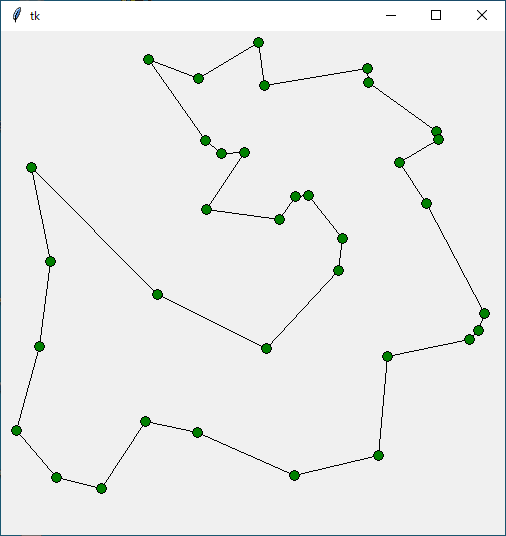

都市 = 35

Status Optimal
z 2332.18624211698
[0, 24, 28, 13, 31, 17, 3, 1, 11, 6, 2, 10, 5, 25, 32, 30, 23, 19, 22, 34, 9,
7, 14, 20, 27, 21, 18, 29, 8, 16, 26, 15, 33, 12, 4]
6.1202712059021

    表 : 実行結果

 都市 :  距離  :  秒
------+--------+-------
  30  : 2107.1 :  5.75
  31  : 2110.0 :  1.91
  32  : 2000.5 :  0.66
  33  : 2407.4 : 61.74
  34  : 2318.3 :  3.72
  35  : 2332.2 :  6.12

実行環境 : Python 3.10.6, PuLP 2.7.0, Ubunts 22.04 LTS (WSL2, Windows 10), Intel Core i5-6200U 2.30GHz

●プログラムリスト

#
# tsp.py : PuLP による巡回セールスマン問題の解法
#
#          Copyright (C) 2019-2023 Makoto Hiroi
#
import sys, math, time, random
import pulp
import tkinter as tk

# 乱数でデータを生成
def make_data(n):
    return [(random.randrange(480) + 10, random.randrange(480) + 10) for _ in range(n)]

# 描画
def draw(ps, xs):
    root = tk.Tk()
    c0 = tk.Canvas(root, width = 500, height = 500)
    c0.pack()

    for i in range(len(xs)):
        for j in range(len(xs)):
            if xs[i][j].value() == 0: continue
            c0.create_line(ps[i][0], ps[i][1], ps[j][0], ps[j][1], width = 1.0)
    for i, j in ps:
        c0.create_oval(i - 5, j - 5, i + 5, j + 5, fill = 'green')
    root.mainloop()

# 標準入力よりデータを読み込む
def read_data():
    buff = []
    for a in sys.stdin:
        b = a.split()
        buff.append((int(b[0]), int(b[1])))
    return buff

# 距離を求める
def distance(p1, p2):
    dx = p1[0] - p2[0]
    dy = p1[1] - p2[1]
    return math.sqrt(dx * dx + dy * dy)

# 隣接行列の生成
def make_matrix(ps):
    return [[distance(p1, p2) for p2 in ps] for p1 in ps]

# 解を求める
def solver(ps):
    size = len(ps)
    ws = make_matrix(ps)   # 隣接行列

    prob = pulp.LpProblem('tsp')

    # 変数の生成
    xs = []
    for i in range(size):
        xs1 = [pulp.LpVariable('x{}_{}'.format(i, j), cat='Binary') for j in range(size)]
        xs.append(xs1)
    us = [pulp.LpVariable('u{}'.format(i), cat='Integer', lowBound=0, upBound=size-1) for i in range(size)]

    # 目的関数
    prob += pulp.lpSum([pulp.lpDot(w, x) for w, x in zip(ws, xs)])

    # 制約条件
    for i in range(size):
        prob += pulp.lpSum([xs[j][i] for j in range(size)]) == 1
        prob += pulp.lpSum([xs[i][j] for j in range(size)]) == 1

    # 自分自身への辺は選択しない
    for i in range(size): prob += xs[i][i] == 0

    # 頂点に対応する変数の制約
    for i in range(1, size):
        for j in range(1, size):
            if i == j: continue
            prob += us[i] + 1 - size * (1 - xs[i][j]) + (size - 3) * xs[j][i] <= us[j]
    # 上界と下界の制約
    for i in range(1, size):
        prob += 1 + (1 - xs[0][i]) + (size - 3) * xs[i][0] <= us[i]
        prob += us[i] <= (size - 1) - (1 - xs[i][0]) - (size - 3) * xs[0][i]

    prob += us[0] == 0                 # スタート

    s = time.time()
    status = prob.solve(pulp.PULP_CBC_CMD(msg=0))
    print("Status", pulp.LpStatus[status])
    print("z", prob.objective.value())
    print([int(u.value()) for u in us])
    print(time.time() - s)
    # Tkinter による描画
    # draw(ps, xs)

# データ
ps30 = [(255, 352), (431, 109), (354, 238), (141, 32), (67, 351), (417, 112), (395, 108), (398, 237), (162, 230),
        (488, 255), (464, 304), (436, 28), (47, 206), (181, 480), (424, 343), (106, 287), (429, 134), (408, 31),
        (63, 75), (429, 225), (158, 345), (307, 13), (129, 339), (120, 479), (143, 133), (92, 194), (225, 349),
        (130, 446), (454, 156), (210, 70)]
ps31 = [(183, 411), (279, 134), (373, 16), (221, 171), (144, 21), (341, 48), (401, 260), (198, 159), (121, 245),
        (234, 411), (249, 443), (123, 53), (69, 128), (108, 439), (34, 457), (205, 315), (106, 237), (244, 302),
        (349, 238), (54, 101), (256, 450), (200, 42), (223, 219), (186, 171), (201, 414), (170, 156), (15, 216),
        (324, 194), (289, 139), (405, 400), (401, 205)]

ps32 = [(221, 82), (78, 417), (235, 434), (453, 409), (220, 341), (352, 162), (190, 460), (463, 390), (414, 428),
        (101, 195), (300, 327), (109, 365), (278, 68), (143, 141), (244, 367), (173, 67), (406, 181), (49, 313),
        (447, 86), (146, 377), (382, 207), (226, 140), (356, 416), (374, 354), (100, 111), (455, 159), (398, 45),
        (373, 241), (133, 91), (451, 322), (50, 298), (157, 159)]

ps33 = [(17, 93), (83, 282), (52, 429), (238, 258), (81, 199), (309, 169), (207, 48), (179, 132), (169, 65),
        (390, 366), (108, 217), (37, 160), (266, 324), (16, 219), (68, 222), (120, 430), (11, 36), (260, 454),
        (489, 51), (44, 378), (370, 229), (362, 272), (283, 337), (191, 335), (266, 313), (475, 211), (377, 97),
        (263, 199), (479, 240), (44, 418), (75, 395), (122, 300), (428, 323)]

ps34 = [(271, 18), (448, 428), (176, 326), (432, 207), (405, 367), (116, 294), (459, 466), (103, 294), (336, 20),
        (417, 458), (130, 351), (307, 165), (86, 39), (118, 161), (213, 199), (169, 43), (361, 228), (211, 485),
        (422, 446), (69, 362), (169, 238), (356, 310), (344, 107), (99, 37), (22, 38), (325, 484), (486, 248),
        (41, 370), (478, 442), (210, 480), (473, 126), (66, 282), (129, 265), (130, 26)]

ps35 = [(341, 207), (196, 401), (15, 399), (367, 51), (30, 136), (425, 172), (278, 188), (307, 164), (263, 54),
        (220, 122), (294, 165), (257, 11), (243, 121), (144, 390), (156, 263), (49, 230), (293, 444), (477, 299),
        (377, 424), (337, 239), (197, 47), (204, 109), (435, 100), (468, 308), (55, 446), (386, 325), (483, 282),
        (38, 315), (147, 28), (398, 131), (100, 457), (437, 108), (265, 317), (366, 37), (205, 178)]

# 実行
for ps in [ps30, ps31, ps32, ps33, ps34, ps35]:
    solver(ps)

●フロー型部分巡回路除去制約

今回は flow formulation (単品種フロー) と呼ばれる部分巡回路除去制約を紹介します。セールスマンは「もの」を所持していて、都市を訪問するたびに「もの」を一つ置いていきます。n 個の都市を巡回するのであれば、セールスマンは n 個の「もの」を持っていて、都市を移動するたびに持っている「もの」は一つずつ減っていきます。セールスマンが運ぶ「もの」の個数をフローとみなして定式化するのが単品種フローの考え方です。

簡単な例を示しましょう。次の図を見てください。

                      :  A  B  C  D
    A -- 3 -- B    ---+-------------
    |         |     A :  X  3  0  0
    0         2     B :  0  X  2  0
    |         |     C :  0  0  X  1
    D -- 1 -- C     D :  0  0  0  X

都市 A から出発して B, C, D の順番で巡回します。都市 i から j にを移動するときサラリーマンが持っている「もの」の個数を \(f_{ij}\) とすると、\(f_{AB} = 3, f_{BC} = 2, f_{CD} = 1, f_{DA} = 0\) になります。これを表にすると上図 (右) のようになり、次式に示すような関係が成り立ちます。

\(\begin{array}{l} (f_{AB} + f_{AC} + f_{AD}) - (f_{BA} + f_{CA} + f_{DA}) = 3 \\ (f_{BA} + f_{BC} + f_{BD}) - (f_{AB} + f_{CB} + f_{DB}) = -1 \\ (f_{CA} + f_{CB} + f_{CD}) - (f_{AC} + f_{BC} + f_{DC}) = -1 \\ (f_{DA} + f_{DB} + f_{DC}) - (f_{AD} + f_{BD} + f_{CD}) = -1 \end{array}\)

出発点 A を除いて、頂点から流出するフローから流入するフローを引き算すると -1 になります。出発点は特別で、都市の個数を n とすると、フローの差は n - 1 になります。

フローを表す変数 \(f_{ij}\) を使って制約条件を記述すると次のようになります。

\(\begin{array}{l} \displaystyle \sum_{j=1} f_{0j} - \sum_{j=1} f_{j0} = n - 1 \\ \displaystyle \sum_{j=0} f_{ij} - \sum_{j=1} f_{ji} = -1, \quad (i \ne 0, j \ne i) \end{array}\)

このほかにも、変数 \(f_{ij}\) には制約条件があります。\(f_{ij}\) の値は、辺 \(X_{ij}\) が 1 であれば n - 1 以下になり、\(X_{ij}\) が 0 であれば 0 になります。したがって、制約条件は次式のようになります。

\( 0 \leq f_{ij} \leq (n - 1) \times X_{ij} \)

あとはこれを PuLP でプログラムするだけです。次のリストを見てください。

リスト : 単品種フロー型部分巡回路除去制約

def solver(ps):
    size = len(ps)
    ws = make_matrix(ps)   # 隣接行列

    prob = pulp.LpProblem('tsp')

    # 変数の生成
    xs = []
    fs = []
    for i in range(size):
        xs1 = [pulp.LpVariable('x{}_{}'.format(i, j), cat='Binary') for j in range(size)]
        xs.append(xs1)
        fs1 = [pulp.LpVariable('f{}_{}'.format(i, j), cat='Integer', lowBound=0) for j in range(size)]
        fs.append(fs1)

    # 目的関数
    prob += pulp.lpSum([pulp.lpDot(w, x) for w, x in zip(ws, xs)])

    # 制約条件
    for i in range(size):
        prob += pulp.lpSum([xs[j][i] for j in range(size)]) == 1
        prob += pulp.lpSum([xs[i][j] for j in range(size)]) == 1

    # 自分自身への辺は選択しない
    for i in range(size): prob += xs[i][i] == 0

    # 単品種フロー型部分巡回路除去制約
    for i in range(size):
        for j in range(size):
            if i == j: continue
            prob += fs[i][j] <= (size - 1) * xs[i][j]

    prob += pulp.lpSum([fs[0][i] for i in range(1, size)]) \
          - pulp.lpSum([fs[i][0] for i in range(1, size)]) == size - 1
    for i in range(1, size):
        prob += pulp.lpSum([fs[i][j] for j in range(size) if i != j]) \
              - pulp.lpSum([fs[j][i] for j in range(size) if i != j]) == - 1

    s = time.time()
    status = prob.solve(pulp.PULP_CBC_CMD(msg=0))
    print("Status", pulp.LpStatus[status])
    print("z", prob.objective.value())
    print(time.time() - s)
    # draw(ps, xs)

フロー \(f_{ij}\) を表す変数は配列 fs に格納します。あとは制約条件をそのままプログラムしただけなので、とくに難しいところはないと思います。

実行結果を示します。

                    表 : 実行結果

                         秒
        :  距離  :  MTZ0  :  MTZ1  :  MTZ2  :  FLOW
--------+--------+--------+--------+--------+-------
r19.txt : 1444.1 :   5.06 :  0.85  :  0.36  :  1.33
r20.txt : 1672.3 :  13.74 :  3.68  :  1.54  :  2.37
r21.txt : 1623.6 :  12.86 :  3.90  :  1.11  :  0.82
r22.txt : 1873.9 :  12.55 :  1.49  :  0.48  :  4.80
r23.txt : 1694.4 :   7.96 :  4.68  :  2.64  :  3.14

実行環境 : Python 3.10.6, PuLP 2.7.0, Ubunts 22.04 LTS (WSL2, Windows 10), Intel Core i5-6200U 2.30GHz

単品種フロー (FLOW) は MTZ 方式で制約を強化していない MTZ0 よりも高速ですが、強化版である MTZ2 よりも遅くなる場合が多いようです。そこで、単品種フローの制約をもう少しだけ強化してみましょう。

●制約の強化

制約の強化は簡単です。変数 \(f_{ij}\) の値が n - 1 になるのは i が 0 のときだけです。それ以外の変数の値は n - 2 以下になります。これを制約として追加しましょう。プログラムの修正も簡単です。次のリストを見てください。

リスト : 制約の強化

    for i in range(1, size):
        prob += fs[0][i] <= (size - 1) * xs[0][i]
    for i in range(1, size):
        for j in range(size):
            if i == j: continue
            prob += fs[i][j] <= (size - 2) * xs[i][j]

fs[0][i] の上限値を (size - 1) * xs[0][i] とし、それ以外の変数 fs[i][j] の上限値は (size - 2) * xs[i][j] とするだけです。

実行結果は次のようになりました。

                    表 : 実行結果

                         秒
        :  距離  :  MTZ0  :  MTZ1  :  MTZ2  :  FLOW  :  FLOW1
--------+--------+--------+--------+--------+--------+--------
r19.txt : 1444.1 :   5.06 :  0.85  :  0.36  :  1.33  :  0.45
r20.txt : 1672.3 :  13.74 :  3.68  :  1.54  :  2.37  :  1.14
r21.txt : 1623.6 :  12.86 :  3.90  :  1.11  :  0.82  :  1.43
r22.txt : 1873.9 :  12.55 :  1.49  :  0.48  :  4.80  :  5.82
r23.txt : 1694.4 :   7.96 :  4.68  :  2.64  :  3.14  :  2.11

実行環境 : Python 3.10.6, PuLP 2.7.0, Ubunts 22.04 LTS (WSL2, Windows 10), Intel Core i5-6200U 2.30GHz

データによって効果はまちまちですが、制約を強化したことにより MTZ2 よりも速くなる場合もあるようです。制約式によって得手不得手があるのかもしれません。ご参考までに都市の数を 30 から 35 に増やしたときの実行結果を示します。

    表 : 実行結果

 都市 :  距離  :  MTZ  :  FLOW :  FLOW1
------+--------+-------+-------+--------
  30  : 2107.1 :  5.75 : 11.84 :   5.12
  31  : 2110.0 :  1.91 : ----  :  44.61
  32  : 2000.5 :  0.66 : 15.89 :   6.05
  33  : 2407.4 : 61.74 : 73.26 :  44.32
  34  : 2318.3 :  3.72 : 23.41 : 102.92
  35  : 2332.2 :  6.12 : ----  : 215.68

実行環境 : Python 3.10.6, PuLP 2.7.0, Ubunts 22.04 LTS (WSL2, Windows 10), Intel Core i5-6200U 2.30GHz

FLOW の 31, 35 都市は時間がかかりすぎるため、途中であきらめました。都市の個数が増えると、MTZ 方式のほうが速いですね。興味のある方はいろいろ試してみてください。

●参考 URL

汎用MIPソルバによる巡回セールスマン問題の求解 : 多項式オーダ本数の部分巡回路除去制約 [PDF], (沼田一道さん)
ロジスティクス工学 07 配送計画, (宮本裕一郎さん)

●プログラムリスト

リスト : 制約式の強化

def solver(ps):
    size = len(ps)
    ws = make_matrix(ps)   # 隣接行列

    prob = pulp.LpProblem('tsp')

    # 変数の生成
    xs = []
    fs = []
    for i in range(size):
        xs1 = [pulp.LpVariable('x{}_{}'.format(i, j), cat='Binary') for j in range(size)]
        xs.append(xs1)
        fs1 = [pulp.LpVariable('f{}_{}'.format(i, j), cat='Integer', lowBound=0) for j in range(size)]
        fs.append(fs1)

    # 目的関数
    prob += pulp.lpSum([pulp.lpDot(w, x) for w, x in zip(ws, xs)])

    # 制約条件
    for i in range(size):
        prob += pulp.lpSum([xs[j][i] for j in range(size)]) == 1
        prob += pulp.lpSum([xs[i][j] for j in range(size)]) == 1

    # 自分自身への辺は選択しない
    for i in range(size): prob += xs[i][i] == 0

    # 単品種フロー型部分巡回路除去制約 (強化版)
    for i in range(1, size):
        prob += fs[0][i] <= (size - 1) * xs[0][i]
    for i in range(1, size):
        for j in range(size):
            if i == j: continue
            prob += fs[i][j] <= (size - 2) * xs[i][j]

    prob += pulp.lpSum([fs[0][i] for i in range(1, size)]) \
          - pulp.lpSum([fs[i][0] for i in range(1, size)]) == size - 1
    for i in range(1, size):
        prob += pulp.lpSum([fs[i][j] for j in range(size) if i != j]) \
              - pulp.lpSum([fs[j][i] for j in range(size) if i != j]) == - 1

    s = time.time()
    status = prob.solve(pulp.PULP_CBC_CMD(msg=0))
    print("Status", pulp.LpStatus[status])
    print("z", prob.objective.value())
    print(time.time() - s)
    # draw(ps, xs)

初版 2019 年 6 月
改訂 2023 年 5 月 27 日

Python3 Programming
