ヘッドライトリレー　ＯＮ／ＯＦＦ　パッシング対応版

最近のバイクはヘッドライトのＯＮ／ＯＦＦスイッチが付いていません。
というわけでヘッドライトリレーにＯＮ／ＯＦＦスイッチとパッシングスイッチを追加しました。
スイッチを買ってくればバイク本体のハーネスを変更しないで追加できます。

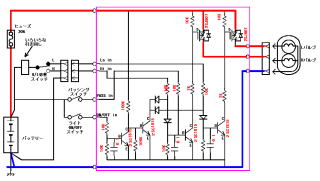

　回路図です。

　←をクリックすると回路図、配線図、配線方法が拡大表示されます。（ＰＤＦ）

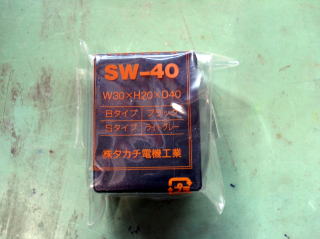

今回使ったケースです。
タカチ製ＳＷ−４０

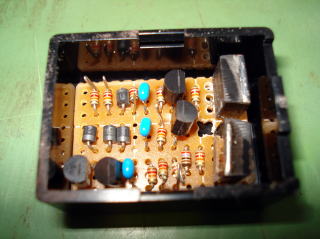

ケースに基板をいれたところ

ＦＥＴの銅部カット方法は前述の最小版リレーを参照して下さい。

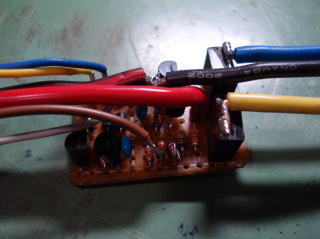

基板に電線をハンダ付けします。

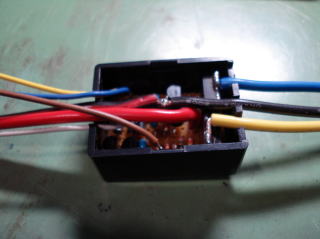

ケースに入れたところ
電線を引き出す部分はヤスリで削っておきます。

この後樹脂を充填します。

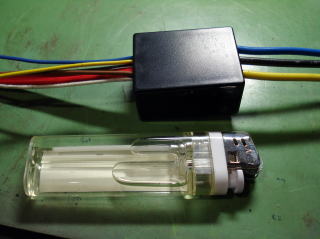

　完成〜

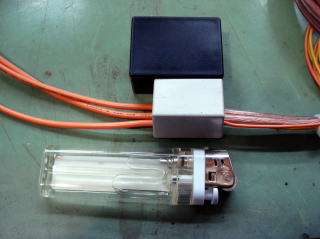

前回作ったＯＮ／ＯＦＦなしリレーと比べたところ
一回り大きいがＷ６５０のヘッドライトケースがデカイのでラクショーで入ります。
これも嫁入り予定。
というかそのために作った。

自分のＷはＨＩＤ化したので必要なし・・・・
