W球用ポジションリレー　ポワッと点灯版
koniさん用に作ったフロントポジション用リレーです。
動作
１．ポジションスイッチをＯＮにするとポジション灯が点灯
２．ウィンカーを動作させるとポジション灯は消灯
３．ウインカーＯＦＦ後しばらくするとポジション灯がゆっくり点灯する
と言うものです。

ＶＲ１を調整することによってポジションがポワッと点灯する時間を調整できます。
Ｒ６は使用する電球に合わせて調整する必要があります。
ＬＥＤ化した場合もＲ６を調整すればＯＫです。

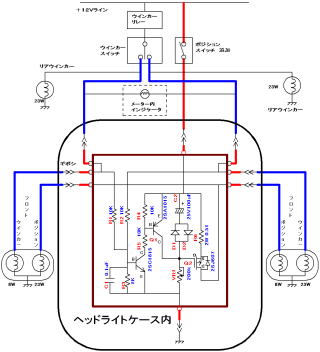

回路図です。

ダイオードは小信号用でＯＫです。
ＦＥＴは２ＳＪ６０７で無くても
耐圧６０Ｖ以上　on抵抗５０ｍΩ以内の２SＪタイプ
ならＯＫです。

Ｒ６決定方法
R6=　1V ／電流値A　です。
例として23W/8Wの電球を使ったとすると
ポジション灯（8W）に流れる電流は
8W/12v=0.67Aとなります。
これが左右２ヶ合計で1.34Aになります。

ですから
R6=1V／1.34A=0.75となります。

抵抗のワット数=電流x電流x抵抗値x2
　1.34x1.34x0.75x2=2.7w→3Wとなります

左図では２W0.51Ωになっていますが
実際に使用する電球に合わせて調整してください。
またR6抵抗値はちょうど良い値の物が無かったら　半分〜２倍に間ならＯＫです。

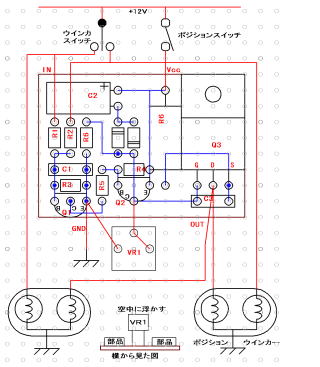

配線図です。
ＶＲ１は基板から浮かせます。
これは後でモールドした際にも回せるように
頭を上に出すためです。
またVR1は密閉型を使ってください。
（モールドすると裏側から樹脂が浸透してしまうため）

ケースはタカチ製ＴＢ４０に収まります。
が〜一回り大きい方が制作は楽です。

モールドしない場合はVR1は基板に直接載ります。

モールド材はホットメルトでもＯＫですが
100均に売っている２液タイプのエポキシ接着剤
が使いやすいです。

注．配線図は回路図と照合してないので気をつけてください。

インプレ
ウインカＯＦＦ後ポワ〜ンとゆっくり点灯するのは何となく高級感があっていいかな
ってとこです。
