ポジションリレー　マンスペ
　　　　　シングル球用ポワッと点灯版

まんぞうさん用にシングル球用ポジションリレーを作りました。（一年前だけど・・・）　

特徴
シングル球でウインカーとポジション灯を兼用できる。
ポジション時の明るさをボリュームで自由に設定できる　VR2で調整
ポジション時ゆっくり点灯する　VR1で調整

シングル球の場合、ウインカー時とポジション時に同じ明るさになってしまう。
（電球が１ヶのため　当然そうなります）
２５W球２ヶ点灯すると５０Wとなりヘッドライトと同じくらい消費してしまう。
ジェネレーターに負担も大きそう。

ということでシングル球の場合でもポジション時は暗く点灯させる為に
高速でＯＮ／ＯＦＦを繰り返し、ＯＮとＯＦＦの時間比率を変えることで
暗く点灯している用に見せる回路です。

当然消費電力も減ります。
また電球をＬＥＤ化した場合でもそのまま使えます。

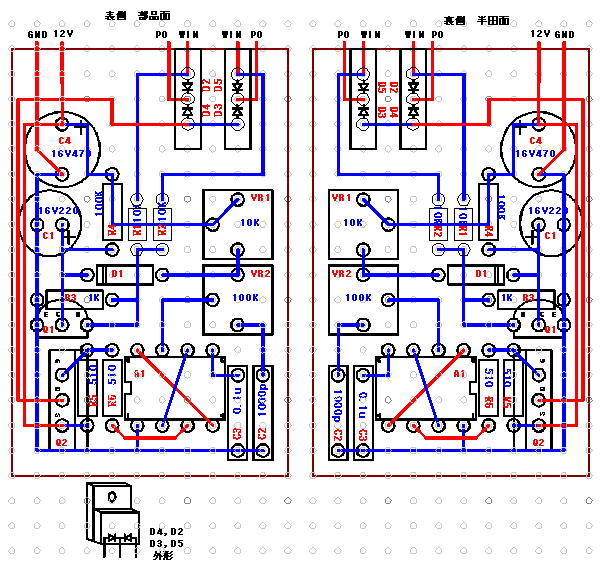

え〜と　配線が１〜２本
足りないらしい。

と人柱をやってくれた
ｋｅｉさんが言っていました。
が〜どの部分か忘れてしまった。

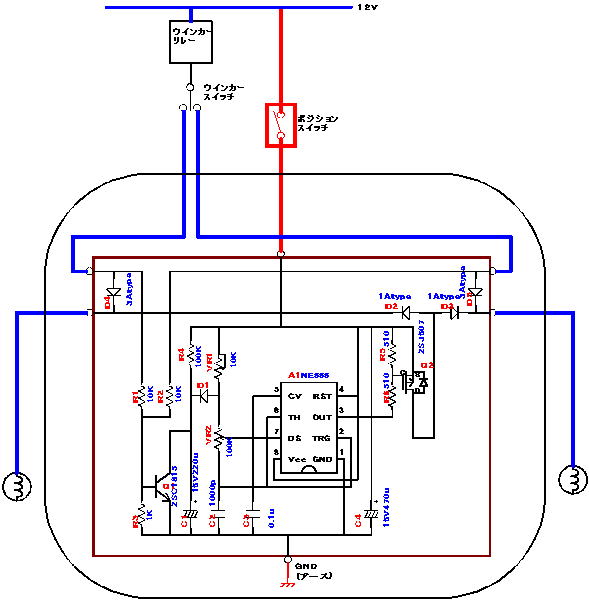

上の回路図と見比べて
足りない線を探してね〜

無精しててスンマセン

　’０９．０５．２１修正分
　Ｄ２，Ｄ４が回路図と逆になっていました
　Ｄ２→Ｄ４
　Ｄ４→Ｄ２　が正しいです
　　作る分には関係ないのですが・・・
