HIDの改造 Ｈｉ／Ｌｏ切り替え
けいたさんからバナーが壊れたＨｉ／Ｌｏ切り替え方のＨ４を貰いました。
前回取り付けたＬｏ専用にバナーと交換することが出来ればＨｉ／Ｌｏ切り替え型になる〜
ということで早速交換作業を行いました。
わざわざ危ない橋を渡ってバナー交換しなくても 買えばいいんだけどね〜
要するにやってみたかっただけ・・・・・・・
今回の使用は
１．Ｈｉ／Ｌｏ切り替え可能なこと。
２．ヘッドライトＯＮ／ＯＦＦスイッチ対応
３．パッシングスイッチ対応。
４．小型化しバラストと一体型にすること。
５．防水型とすること
だいたいこんなところです。
これはＨｉ／Ｌｏ切り替え付きのバナー部
Ｈｉ／Ｌｏ切り替え駆動部ははずしてしまったので
バナーだけ
ヒビが入ってしまったので点灯しない
今回はこれを交換してみる。

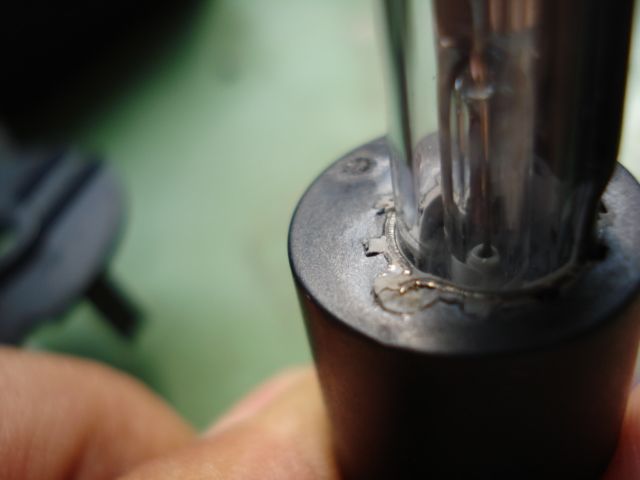

バナー（放電管）の付け根部
樹脂で固定されている。
が〜突っつくと柔らかい！
たぶんシリコン樹脂

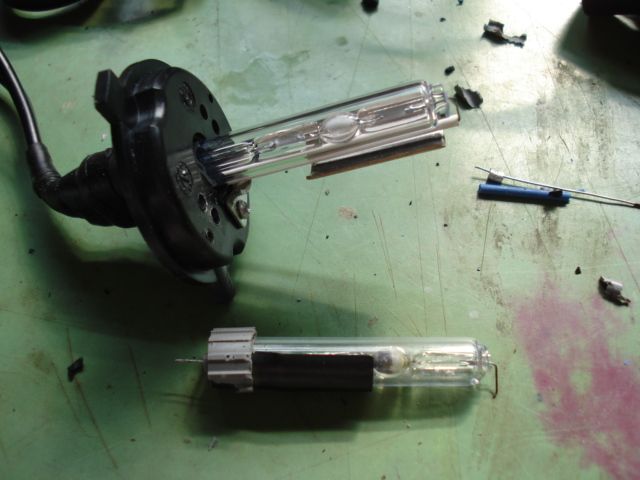

後ろ側から押したらスポっと抜けた
バナーの電極（銅線）とシリコン被服電線は圧着端子で
カシメられていた。？？？
試しに半田付けしてみたら半田が乗らずにダメだった。
再接続には圧着するしかない。

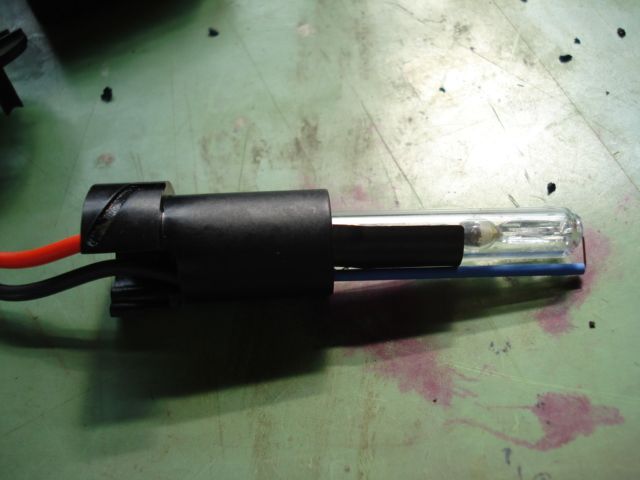

これが従来使っていたＬｏ固定のバナー
極めてシンプル。
今回はこのバナーを取り出して移植します。
これもシリコン樹脂で固定されていたので
スポっと抜けた

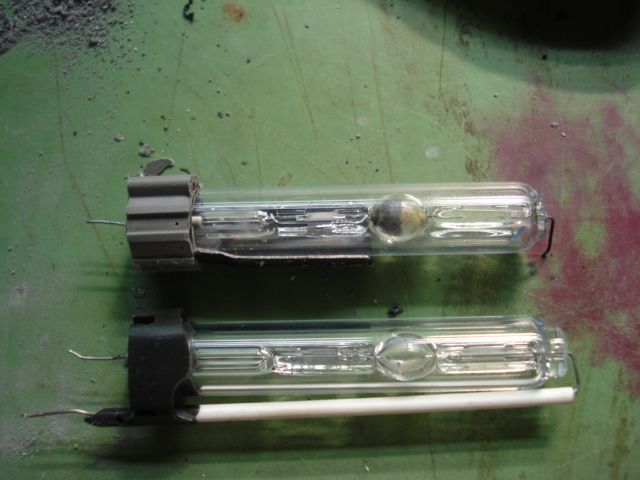

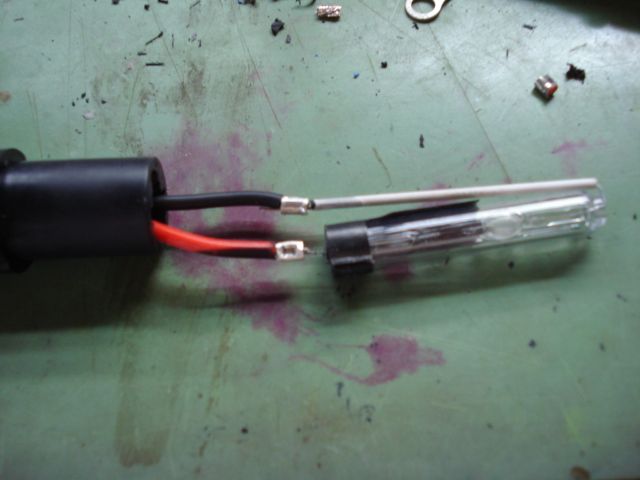

新旧バナーを並べたところ
上がＨｉ／ＬｏのＮＧバナー
下がＬｏ固定のＯＫバナー

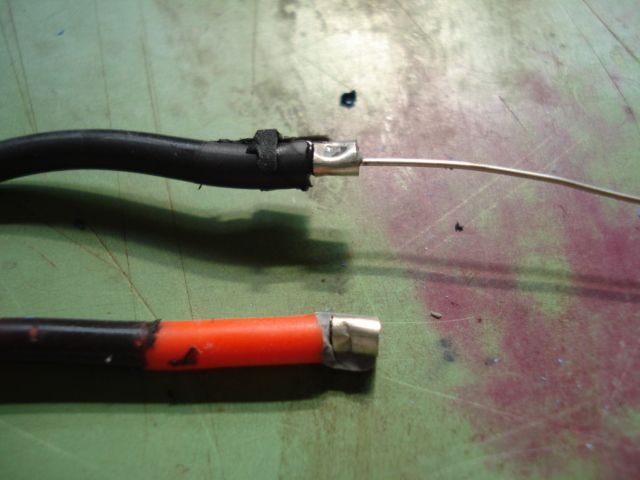

２ｘ３の裸圧着端子のカシメ部だけを切り出して
圧着ました。
この後組み立ててバナー交換完了

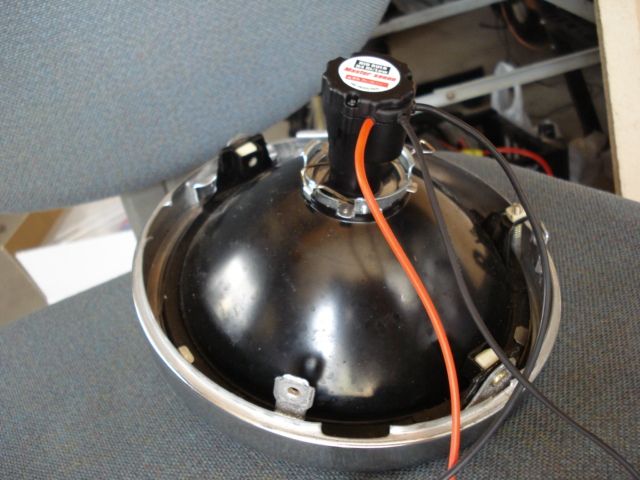

組み立てたバナーをＷ６５０のヘッドライトに
取り付けたところ。
ここまでは順調だった。
が〜 バナーの奥行きが長すぎて
ライトケースに収まらないことが判明。

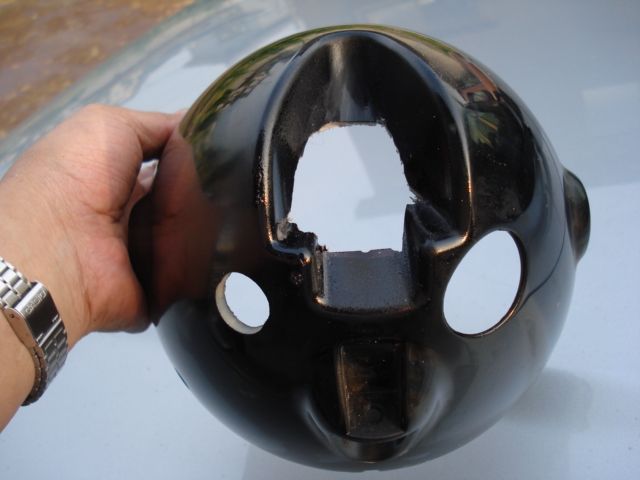

仕方なくライトケースの背部を切り取りました。
このライトケースは以前ヤフオクで落として
ブラック塗装したもの。
泣く泣く切ってしまいました。
ついでに今回シルバー→ブラックへと
変更することにしました。
これでなんとかバナーが装着出来ました。
交換用バナーはメーカーによって長さが違うみたいです。
後で調べたら短いものもありました。
今回のは後部長が４２ｍｍ
２ｍｍほどオーバー
３６ｍｍのタイプを購入すれば切らずに
すみそうです。
バナーが付いたのでＨｉ／Ｌｏ切り替えリレーと
ＯＮ／ＯＦＦリレーの製作です。
ＨＩＤキットの付属品はデカイ！
のでＷ６５０には収まりきりません。
（カウル付きなら内側に隠せそうですが・・・）
ということで小型品を作ることにしました。

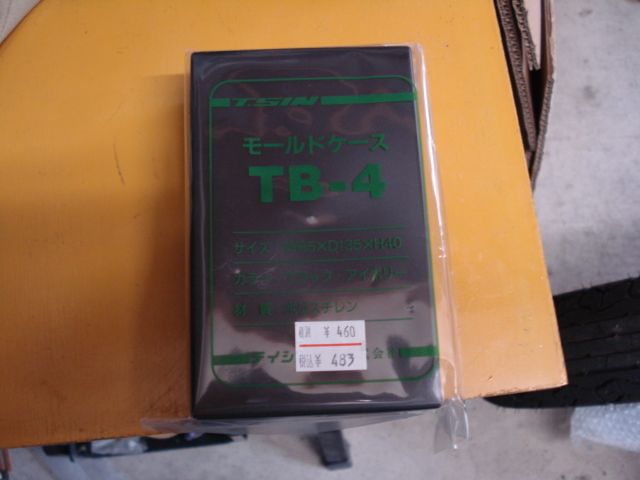

これは今回使用するケースです。
（前回のＬｏ専用と同じケース）
タカチのＴＢ−４です。

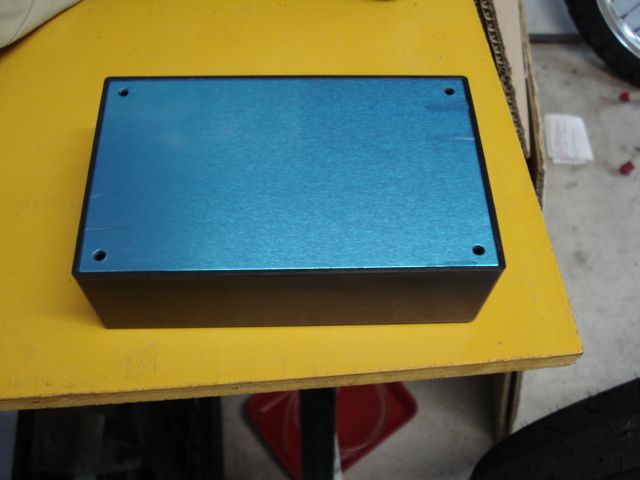

ケースの裏側 アルミのフタ付き

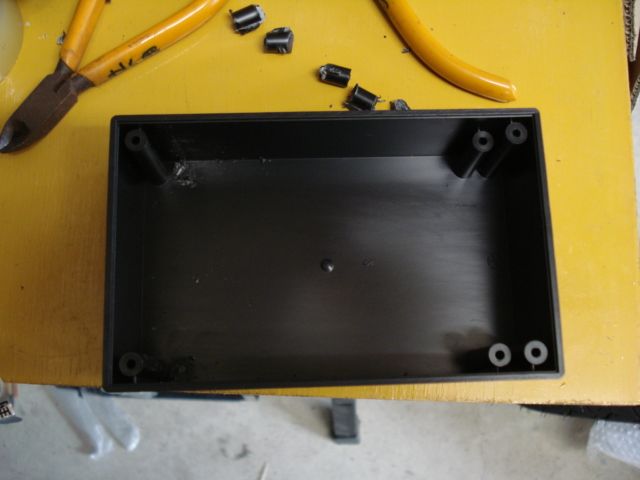

内側の出っ張りをニッパーで切断
（左側を切りました）

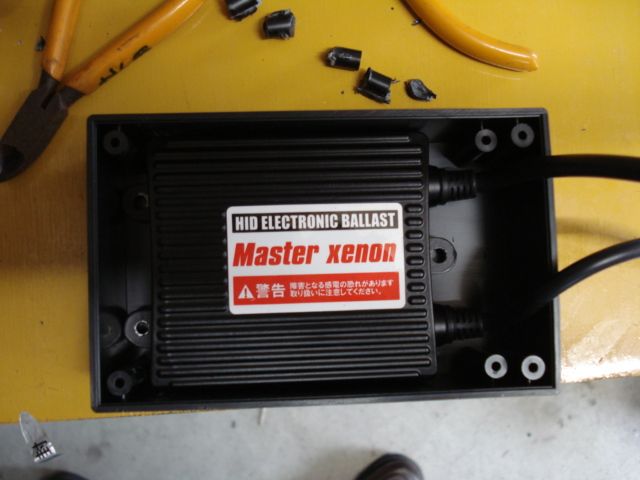

バラストを入れるとチョウド良いサイズ

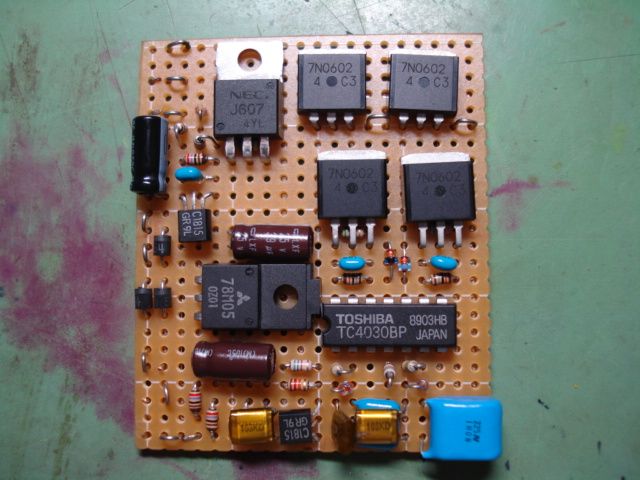

これがＨｉ／Ｌｏ切り替えリレーと
ＯＮ／OＦＦリレーを一体化して薄型にしたものです。
回路図および配線図は後ろの方に載せておきます。
今回は薄く作る必要があったので
基板サイズを大きくして全部品を横に寝かせて
作りました。

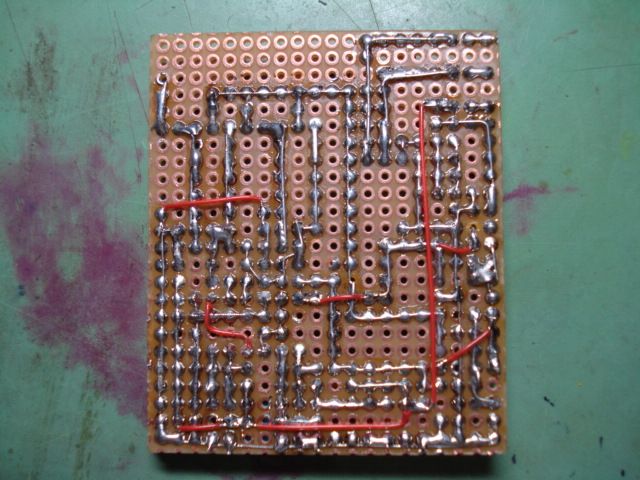

同裏側の配線
部品のリード線と スズメッキ線で配線したので
ジャンバー線は少なくなっています。

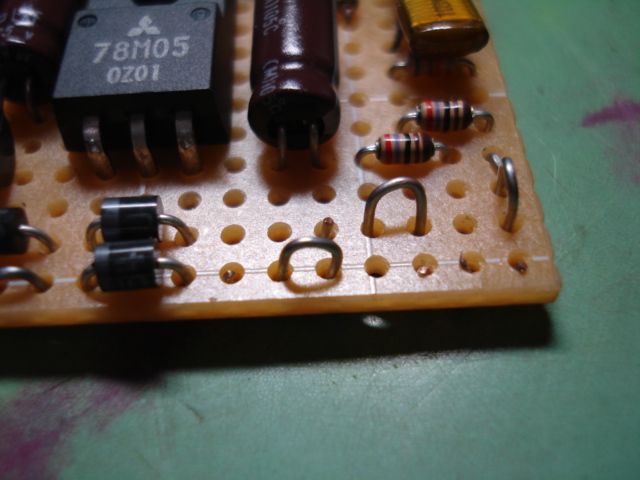

これは電線を取り出す部分の拡大。
スズメッキ線を曲げて端子を作ります。
こうすると後で電線を付けるときに
端子に直接半田付け出来るので楽になります。

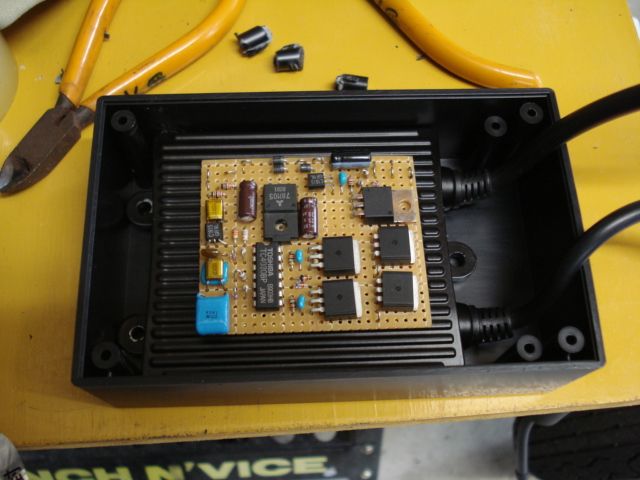

バラストとリレーユニットを重ねたところ。
なんとかケースに収まりそうです。
もう一回り大きいケースを使えば
もっと楽なのですが・・・・
Ｗ６５０装着時に不格好になるので
このケースに押し込むことにしました。

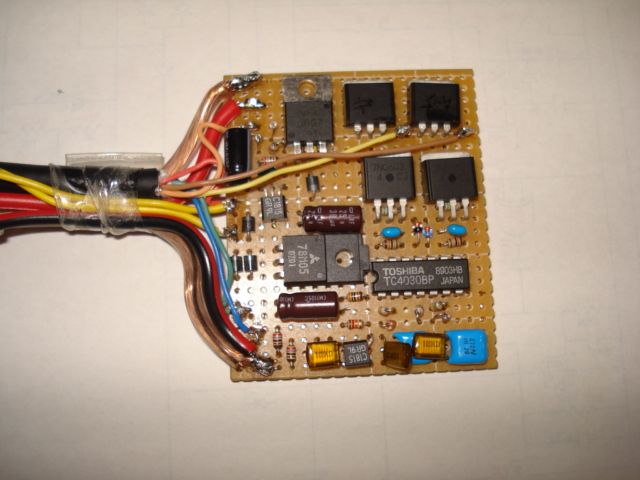

電線を取り付けた所です。
薄くするために電線は横方向に
引き出しています。

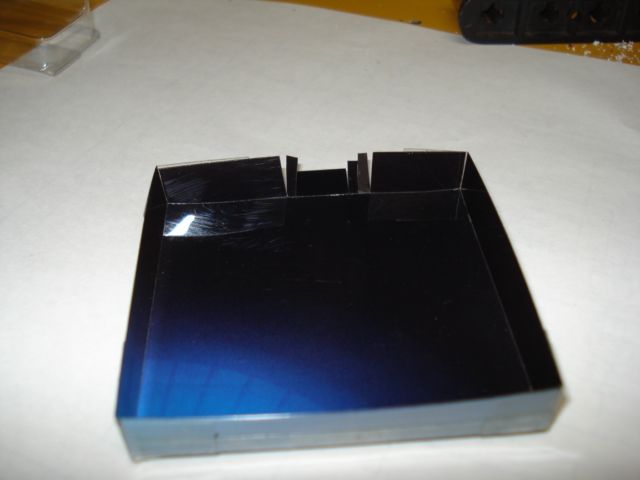

次にモールド型を作ります。

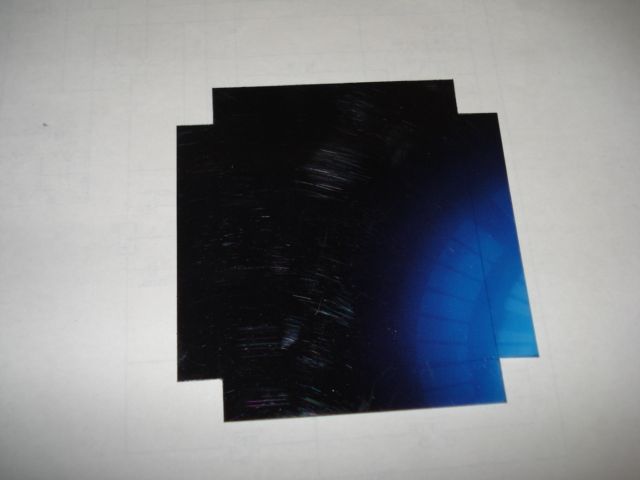

薄いプラスチック板
（おまけ付きタバコの外箱を使用）
折り曲げ部はカッターで軽く切れ目を入れます。
君立て後
離型剤として内側にシリコンスプレーをします。
これは電線引き出し部から樹脂が漏れるのを
防ぐために使った粘土
が〜 むぎ粘土はスカスカであまり役に立たなかった。
やっぱりオーソドックスにプラ粘土は油粘土の方が
いいみたいです。
百均で購入

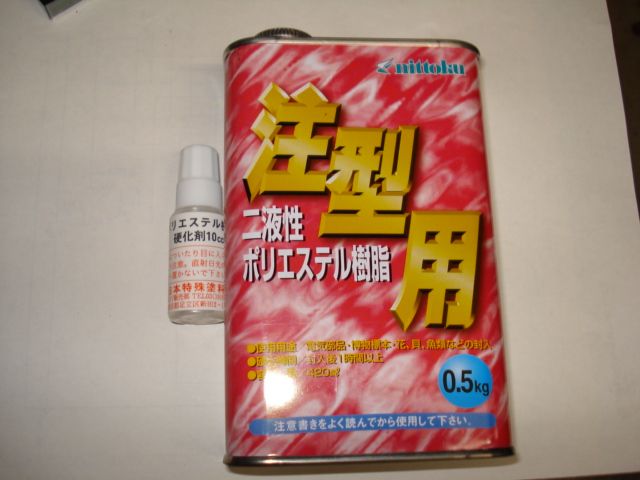

モールド用ポリエステル樹脂と
硬化剤
ホームセンターで売ってます。
硬化剤の混合比は約１％
ポリエステルはハカリで計った（重量ベース）
硬化剤は少量すぎてハカリで計れないので
ビンに記入されているメモリで計った
（体積ベース）
比重が違うはずだから混合比は狂う
まあいいか・・・・

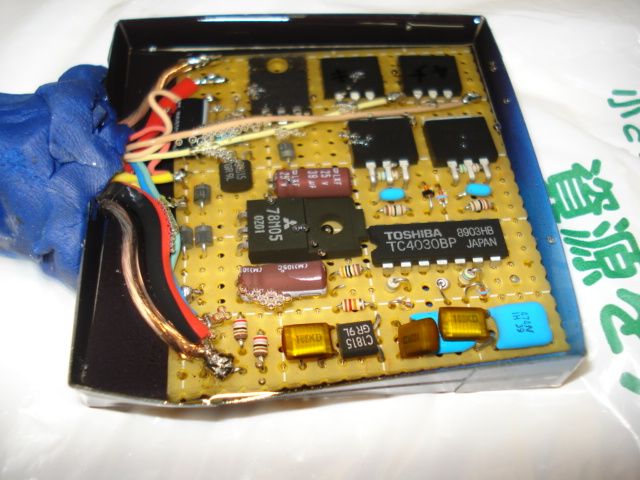

電線引き出し部を粘土で固めてから
ポリエステル樹脂を充填したところ
この状態で２４時間放置

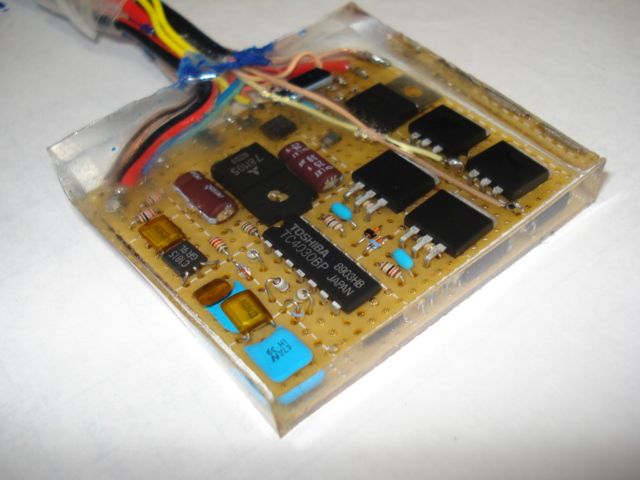

ポリエステルが硬化した後に型をはずすと・・・・
なかなかきれい！！
夏場の水菓子みたい。
これで防水もバッチり。

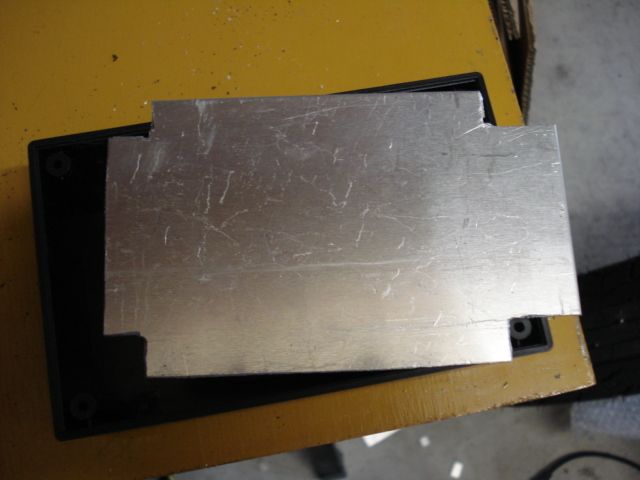

プラスチックケースの補強板の制作
２ｍｍ圧のアルミ板をカットして使用

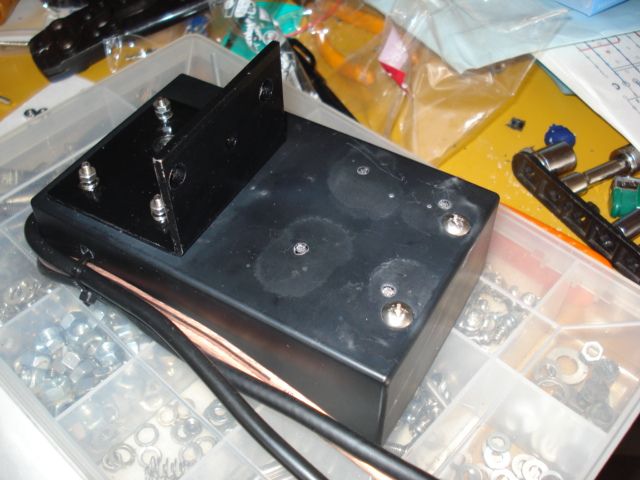

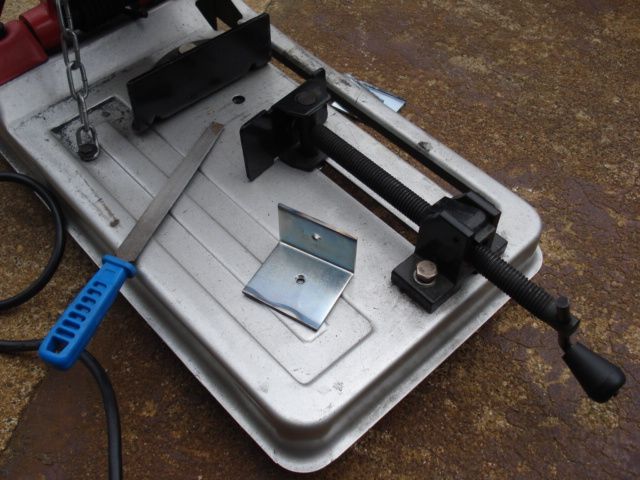

Ｗ６５０取り付け用Ｌ金具の制作
ホームセンターで買ってきたＬ板を適当なサイズにカット
このあたりは２回目なのでサクサクと作成
プラスチックケース内にバラスト、リレーを入れて
組み立てたところ

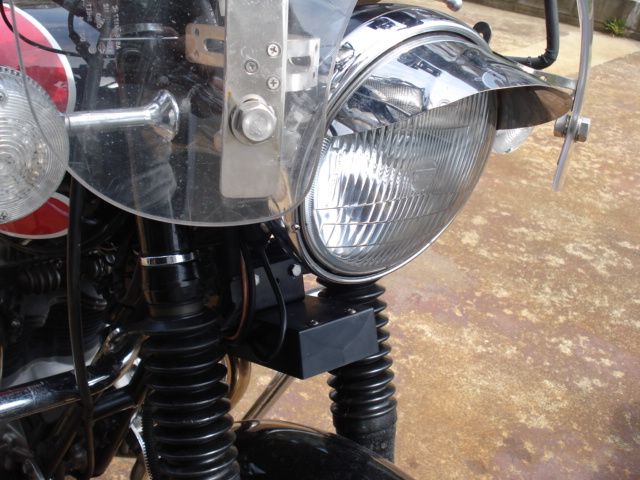

Ｗ６５０に装着
ライト下の取り付けビスを流用して取り付け。
これで完成！！ ウレシー
ここからが電子工作の本番なのですが〜〜〜
図面の整理が出来てないので次回に続きます。
ちなみに今回自分で作ったのは薄型仕様ですが けいたさん用に小型版も設計しましたので両方載せる予定。
----------------------------------------------------------------------------------------------
’０８．０８．２５ 回路図追加
当初Ｈｉ／Ｌｏの切り替えは電磁石をＯＮ／ＯＦＦすると切り替わる位に軽く考えてました。
現物を動作させてみたら 全然違ってた。
このタイプはモーターにギアを付けて前後にスライドさせてました。
モーターは５Ｖ駆動で５０ｍＳ間のみ電流を流しています。
プラス・マイナスを逆にして電流を５０ｍＳ流すと逆の動作をします。
その際に流れる電流は約０．７Ａでした。
基本的にはエクスクルーシブＯＲを使用したワンショットマルチで５０ｍＳパルスを作っています。
それとＨｉ／Ｌｏ信号のＡＮＤをとって ＦＥＴブリッジを駆動しています。
パッシング機能なしのシンプル版です。
ＨＩＤは点灯直後は暗くて徐々に明るくなるのでハッシングは不要（？）
パッシング付きです。
当然のことながらパッシングスイッチが必要です。
薄型版の回路図です。
薄型版の配線図です。
