ICリレーの決定版（の予定）

今まで５５５うぃ使ったＩＣリレーを作ってみましたがどれもいまいちだったのでＩＣを４５８４タイプに変えて作ってみました。
特徴　５５５より簡単である（部品点数が少ない）
　　　　５５５より安い
　　　　多機能化が容易である

ということで

回路１．部品点数最小版（ウインカースイッチｏｎ／ｏｆｆに関係なく常に動作している）
　　よってウインカースイッチｏｎのタイミングによってはどこでｏｎ／ｏｆｆのどのタイミングでスタートするか不明
　　ランプ、ＬＥＤ、ハザード時（ランプ４ヶ共ｏｎ／ｏｆｆ）すべて対応　
　　最大で１００Ｗ程度の電球までｏｎ／ｏｆｆ可能です
　　また最小数ｍＡでも動作しましのでＬＥＤもＯＫ

回路２．フルオプション版
　　上記に加えてウインカースイッチｏｎで点灯から開始する

の二つを考えてみました。実際に作ったのは回路２の方です。

１．の回路図

基本回路です。
これは常にＯＮ／ＯＦＦを繰り返しています。
従ってウインカースイッチをＯＮした際にどのタイミングで始まるかはわかりません。
でも実使用においては気にならない範囲です。
未制作ですので回路図と配置図があっているか否かは検証していません。

前の方にＵＰしている５５５を使ったものよりはシンプルです。

詳細は左図をクリックするとＰＤＦファイルが開きます。

ただし　次に制作するハザード兼用では必ずＯＮからスタートする必要があるのでこの回路は使えません。

もう一ひねりして必ずｏｎからスタートするようにします。

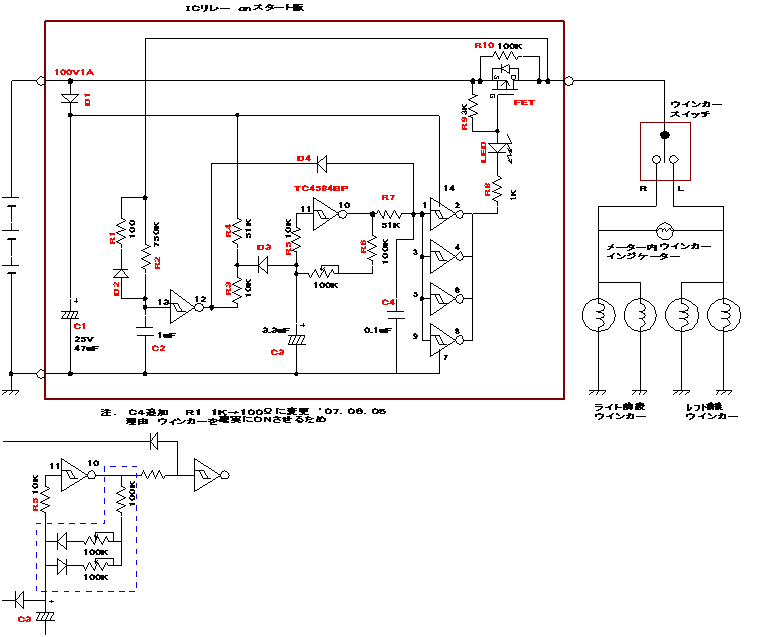

２．の回路図

　　図をクリックするとＰＤＦファイルが開きます

これがｏｎスタート回路です。
いろいろな種類のＩＣを使えば簡単なのですが４５８４のみで構成するのに苦労しました。
電源（１２Ｖ）を入れた状態ではＦＥＴはｏｆｆです。
ＦＥＴＤ−Ｓ両端に１００ｋΩが入っているので出力は１２Ｖ出ています。
これが１３ｐｉｎに入力されて（Ｈ）１２ｐｉｎはＬになります。
その結果Ｄ３経由で１１ｐｉｎがＬとなり発振は停止し１０ｐｉｎはＨ
Ｄ４経由で１ｐｉｎがＬとなり２ｐｉｎはＨとなります。その結果ＦＥＴはｏｆｆしています。

次にウインカースイッチをｏｎした場合です。
スイッチをｏｎした際はＦＥＴはｏｆｆしているので１００ｋΩ経由でランプに電流が流れます。
しかし１ｍＡ程度しか流れないのでランプは光りません。
ここでＣ２の電荷がＤ２、Ｒ１、Ｒ１０、ランプ経由で放電されて１ｍＳ後に１３ｐｉｎはＬになります。
すると１２ｐｉｎがＨになってＤ４経由で１ｐｉｎもＨ、２ｐｉｎがＬとなりＦＥＴがｏｎしてランプが光ります。
またＤ３経由で１１ｐｉｎもＬ状態から解放されて（自由に動ける）発振を開始します。

ここで出力端子が１２Ｖになるとまた停止状態になりそうですが（起動直後の状態と同じ）ここで仕掛けがしてあって０．７Ｓｅｃ間はｏｎ状態を維持するようにしています。

出力端子が１２ＶになるとＣ２はＲ２経由で充電されて１３ｐｉｎはＨになりウインカーを停止されるのですが
それまでに０．７Ｓｅｃかかります（Ｒ２，Ｃ２の充電時定数）ですからその間に再び出力端子が０Ｖになれば再度Ｃ２は放電されるため発振は継続出来ます。

つまりｏｎ時間を０．７ｓｅｃ以下になるような周期で発振させればＯＫです。
通常６０回点滅／分　→　１回点滅／Ｓｅｃ　→　ｏｎ時間０．５Ｓｅｃ　が最低ですから（法令による？）
０．７Ｓｅｃあれば充分です。

蛇足１　回路図下の方にボリュームを２個使った回路がありますが上図のボリュームの部分と入れ替えるとｏｎとｏｆｆの時間を個別に調整できます。（自作の分はボリュームを２ヶ入れました）

蛇足２　本来この発振回路は最初の１回だけｏｎ時間が長いという特性があります。
でも最初だけ長く点灯しているのはみっともないので　最初の１回も短くなるようにしています。
それがＲ３です。Ｒ３を０Ωにすると長くなります。またＲ３を大きくすると短くなります。
もっと大きくすると発振しっぱなしになります
Ｒ３を５０ｋΩのボリュームに変更するとこの時間を調整出来るようになります。
（自作の分はボリュームを入れました）

またハザード動作時にメーター内のインジケーターが点滅しなくなります。
左右同時にｏｎするためにインジケーターランプに電流が流れないためです。
これを回避する方法は　ＦマキさんのＨＰ「Ｗと一緒」にあります　http://w650.fc2web.com/frame.html

自分のはこんな感じで改造しました　ポチッとしてね

２．の配線図

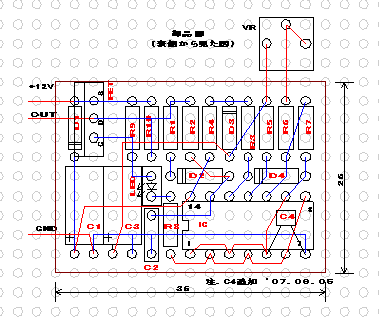

回路２の配置図です。

記憶で書いてるので回路図と完全に一致しているか自信ないです(^_^;)
作られる際は再確認してください。

実際に作っている途中の画像はカスタム編にＵＰしています。


お約束の一言　もし実験される場合は自己責任でお願いします。
　　　　　　　　　　責任はとれまっせ〜ん。







　図をクリックするとＰＤＦファイルが開きます

またこのリレーは１２V用に設計されています。
６Vで使用する場合は
Ｒ８　１ｋΩ　→　１００Ω
ＬＥＤ　ショート　（取り去る）（Ｒ８と直列に挿入されているＬＥＤです）
Ｄ１　ショート　（取り去る）
これで動く筈ですが　未確認　（シミュレーター上では動いている）

ウインカーをＬＥＤ化した場合の注意点

ウインカーをＬＥＤした場合は　左側ＬＥＤウインカー（前後どちらでも良い）と並列に１／４Ｗ２ＫΩを接続してください
右側も同様です。

これはＬＥＤ化したウインカーっをＯＮしてもＩＣの１３ｐｉｎの電圧が低下せず起動不良を起こす場合があるのでその対策です。

’０７．１１．２５追加

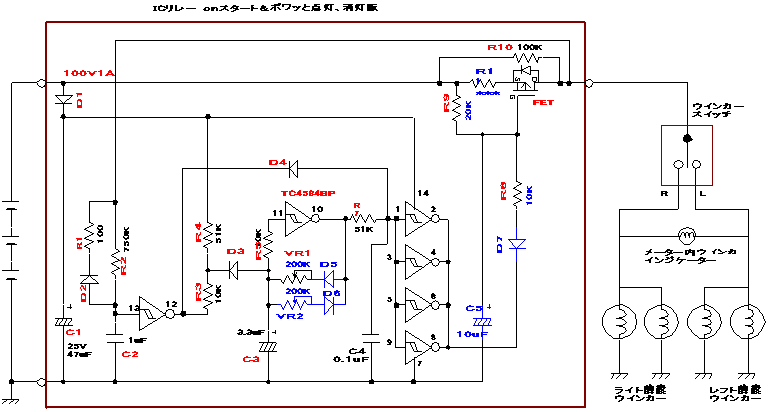

ふとしさんの要望でＬＥＤ点灯、消灯時　電球のようにユックリ点灯、消灯する回路を追加しました。


上の回路図から　R6 LED 削除　　他青字分は追加　または値が変更されています

回路図中の　R11計算方法 = 1.5V ／ ウインカーに流れる電流

例
LED(一列分)に流れる電流=(12.5V-(LED電圧xLED直列個数))／直列に入れた抵抗値
赤４ヶ直列+300Ωの場合　(12.5V)-(2.1Vx4)/300=0.013A
(定電流ダイオード(CRD)を使用している場合はLED(一列分)に流れる=CRD電流値)

これが10列ある場合は　0.13Ax10=0.13A　更に左右ウインカー分でx2=0.26A

R11=1.5V/0.26A=5.7Ω　しかし5.7Ωは存在しないため5.6Ω(5.1Ω,6.2Ωも可）

点灯時のスピード（ポワッと光り具合）はR8　消灯時のスピードはR9で決まります。
R8R9を調整して好みのスピードに決めて下さい。
注意　R9は必ずR8の２倍以上の値にして下さい（FETを確実にONさせるため）
また最初はボリュームを仮に付けて調整してから抵抗に置き換えた方が楽です。

ウインカー点滅の間隔はVR1,2で調整します。
